Дисковая угловая пилорама MDKP6
StrojCAD, Словакия
Угловая пилорама MDKP6 дисковые пилы
Новое поколение угловых пилорам MDKP 6 StrojCAD с управлением на контроллерах SIEMENS.
Технические характеристики угловой пилорамы MDKP 6
| Диаметр бревна, мм | 150 – 600 |
| Максимальное сечение заготовки, мм | 208 х 208 |
| Диаметр пильных дисков, мм | 400 – 550 |
| Минимальная толщина последней доски (горбыля), мм | 30 |
| Длина обрабатываемого бревна (стандарт), мм | 2.500 – 6.200 |
| Скорость подачи (бесступенчатая регулировка), м/мин | 0 – 90 |
| Мощность главных двигателей, кВт | 2 х 18,5 |
| Мощность привода подачи, кВт | 1,5 |
| Мощность привода перемещения пильного блока, кВт | 2 х 1,5 |
| Габариты станка (длина х ширина х высота), мм | 10.800 х 2.200 х 2.600 |
Комплектация угловой пилорамы MDKP 6 (версия станка с гидравлической станиной):

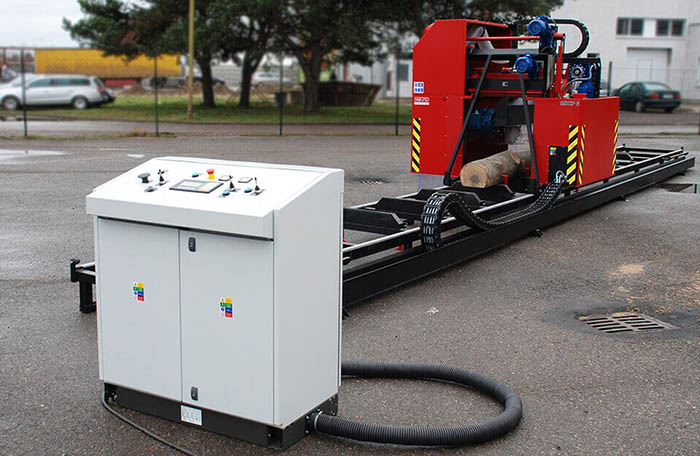

- Пильная голова с выносным пультом управления;
- Станина из высокоточных толстостенных холоднокатаных профильных труб (стандарт EN 10204);
- Гидрозажимы бревна, 6 шт;
- Гидрокантователи цепные V-образные, 2 шт;
- Гидравлические подъёмные планки для вертикального выравнивания бревна, 6 шт;

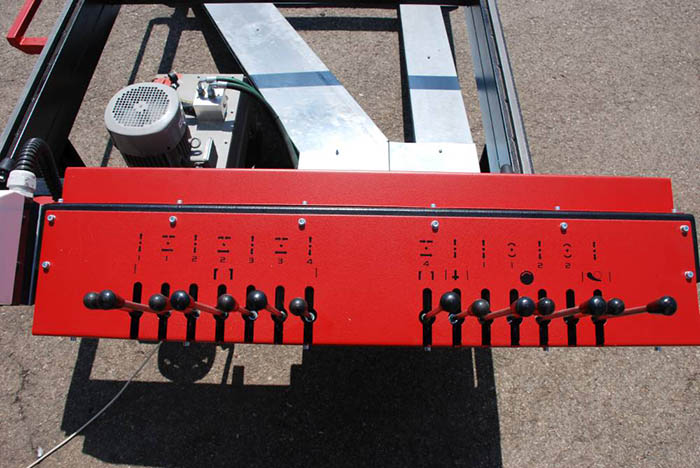

- Гидростанция с пультом управления.

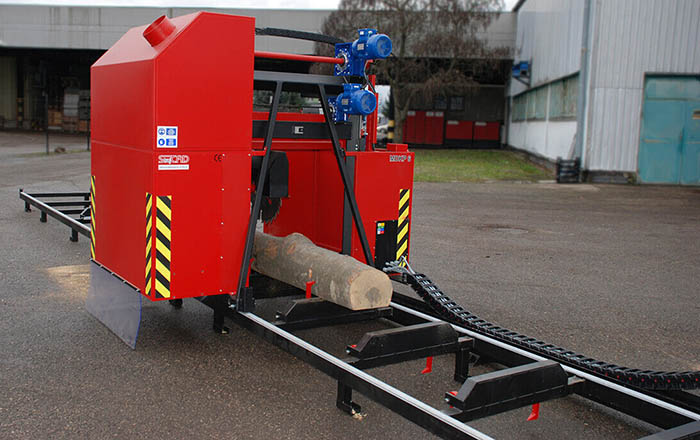

StrojCAD поставляет угловые пилорамы MDKP 6 с двумя перпендикулярными дисковыми пилами.
Угловая пилорама MDKP 6 спиливает 2 доски за один цикл реза (вперёд и назад) и снижает затраты экономя электроэнергию и расходные материалы.
Система управления угловой пилорамой упрощает работу оператора – достаточно указать диаметр распиливаемого бревна на дисплее и ввести толщину отпиливаемых досок – карту раскроя, после чего распиливать бревно управляя с джойстика.
Вертикальное и горизонтальное перемещение пил в необходимое положение производится автоматически, с учётом толщины пил.
Дисковая угловая пилорама MDKP 6 имеет массивную конструкцию и предназначена для трехсменной работы.
Скорость и точность установки размеров отпиливаемой заготовки обеспечивает контроллер SIEMENS.
Конструкция угловой пилорамы позволяет использовать пилы диаметром 400-550 мм. Это даёт возможность выбора пилы по требуемому сортаменту пиломатериала – тонкие пилы используют для мелкого получаемого сортамента).
В зависимости от выбранных дисковых пил пилорама выдает брус сечением до 208´208 мм.
Визуальный контроль положения дисковых пил относительно торца и образующей поверхности бревна может производиться посредством лазерных указателей (опция). Лазерные указатели удобны при установке точки первого врезания в бревно – снижается время позиционирования пил, и минимизирует наличие обзола на досках, расположенных в наружных слоях бревна.
Конструктивные особенности угловой пилорамы MDKP 6 в комплектации гидравликой:
| Гидрокантователи бревна цепные V-образные с изменяемым углом между ветками, работают независимо, позволяют без «закусывания» вращать заготовки любой формы и конфигурации (кругляк, брус, обапол, доска, горбыль и т.п.), и центрируют пиловочник относительно оси станины; Гидрозажим ножничного типа, раздвигается на требуемую ширину, быстро и надежно захватывает бревна; Гидравлические подъёмные планки для компенсации конусности бревна. Выполнены независимо друг от друга. |
 |

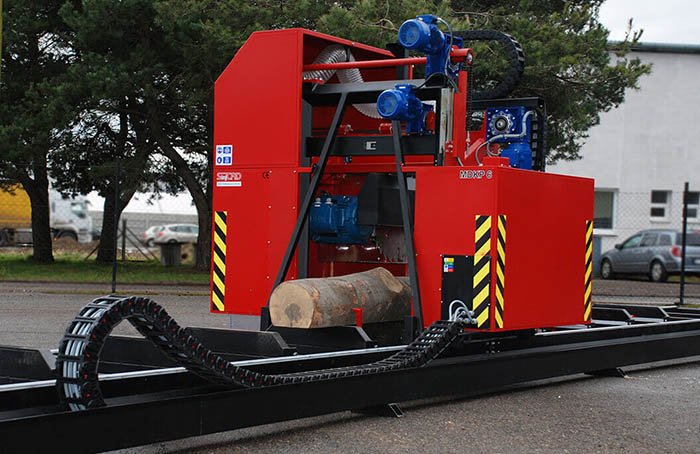

| Пильный узел Две дисковых пилы на пинолях моторов |
|
| Гидрозагрузчик бревна загружает бревно на станину |
|
| Гидрозажимы жестко фиксируют бревно перед обработкой |  |
Дополнительное оснащение угловой пилорамы MDKP 6
Гидрозагрузчик брёвен |
268.000 руб |
Гидравлический перекладчик досокПриспособление для механизированного снятия досок, горбыля и отходов. Устройство производит боковую перекладку с одновременной отсортировкой горбыля и отходов в накопительный карман. Использование данного устройства позволяет организовать работу на станке силами одного оператора, без использования вспомогательных рабочих. В зависимости от компоновки участка отсортированный пиломатериал перекладывается на конвейеры для сортировки, или транспортировки, либо на подстопное место для последующего вывоза автопогрузчиком. В комплект входит пульт дистанционного управления. |
450.000 руб |
Система лазерных указателей положения пил и линии резаПредназначена для удобства позиционирования бревна на станине, а также визуализации положения пил относительно торца бревна. Изображение с видеокамеры передаётся на дисплей оператора (опция), что позволяет минимизировать время установки положения пил, особенно при первом резе. В комплект входит:
|
45.000 руб |
Интегрированный конвейер для удаления отходовКонвейер служит для удаления опилок и мелких кусковых отходов, не удалённых системой аспирации, из нижней части станины. Конструкция позволяет установить данный конвейер в уже эксплуатирующийся станок, без внесения изменений в существующий фундамент. |
520.000 руб |
Зимний пакетавтоматическая система подогрева электроники при низких температурах |
25.000 руб |
Дополнительно угловая пилорама MDKP 6 может поставляться со вспомогательным оборудованием:
- Комплекты оборудования для подачи пиловочного сырья в составе (вариант):
- Накопительный транспортёр для брёвен с объёмом загрузки до 40 м3
- Устройство поштучной выдачи на бревнотаску
- Модульная бревнотаска с приёмным и рабочим модулями, с возможностью последующего встраивания окорочного станка (Cambio, или аналогичного)
- Промежуточный накопитель с поштучной выдачей на станок.
- Система автоматического управления оборудованием для подачи брёвен.
Установка данной системы позволяет полностью автоматизировать процесс подачи брёвен на лесопильные станки. Таким образом работа участка подачи брёвен на станки может происходить без выделения отдельного персонала. Состав и стоимость вспомогательного оборудования зависят от пожеланий Заказчика и окончательной компоновки цеха. По желанию Заказчика могут быть поставлены станки с возможностью распиловки брёвен максимальной длиной от 4,2 до 12,2 м.

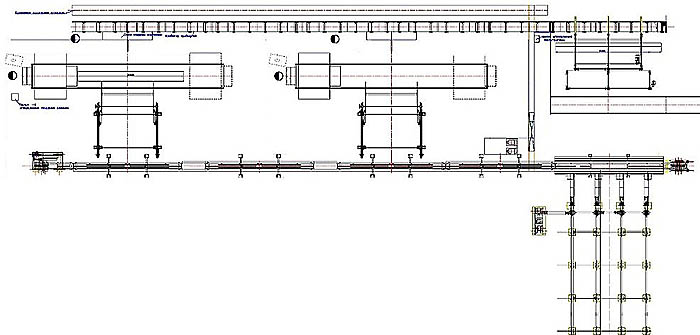

Среди фотографий есть эскиз лесопильного цеха на основе 2-х дисковых угловых пилорам MDKP6 в комплекте с механизированной подачей брёвен:
