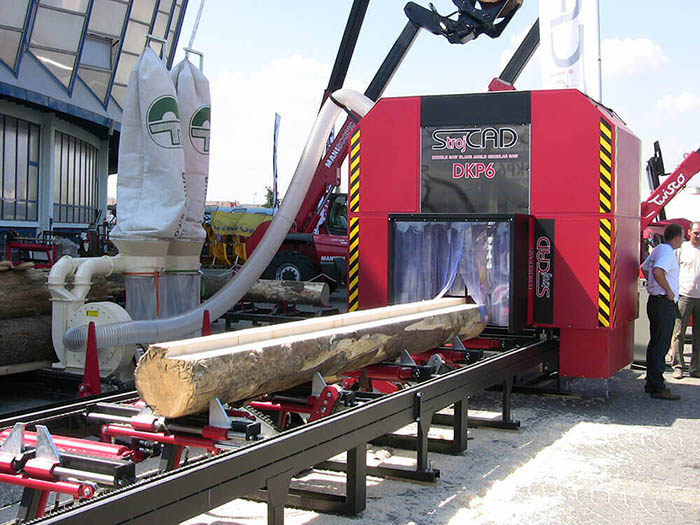

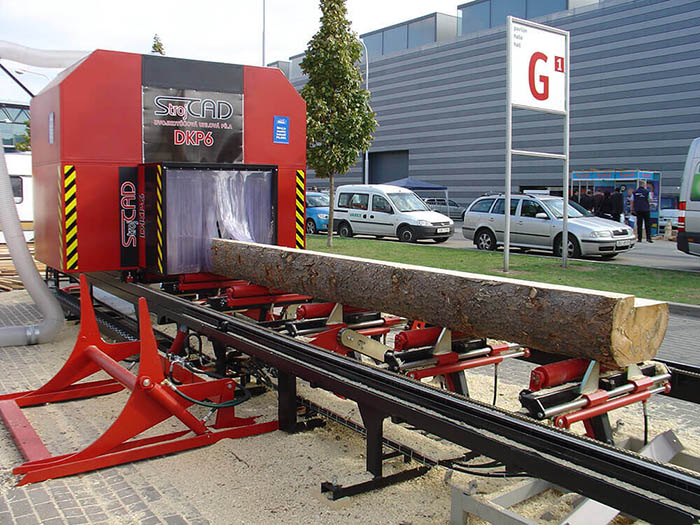

Дисковая угловая пилорама DKP6
StrojCAD, Словакия
Новое поколение двухдисковых угловых пилорам DKP6 - лесопильные станки с системой управления на контроллерах SIEMENS.
StrojCAD производит двух дисковые угловые пилорамы - лесопильные станки с двумя дисковыми пилами перпендикулярными друг другу. Такая схема позволяет получить две обрезных доски за один цикл реза (вперёд назад) и значительно снижает расходы за счёт экономии электроэнергии и расходных материалов.

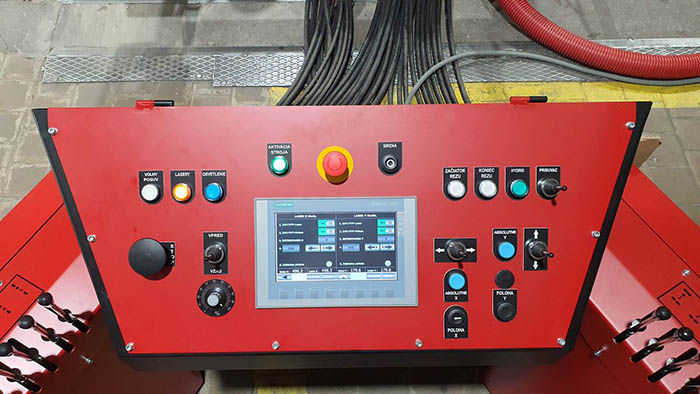

Управление угловой пилорамой DKP6
Скорость перемещения пильного узла и точность установки размеров спиливаемых заготовок (досок и брусьев) обеспечивает контроллер SIEMENS.

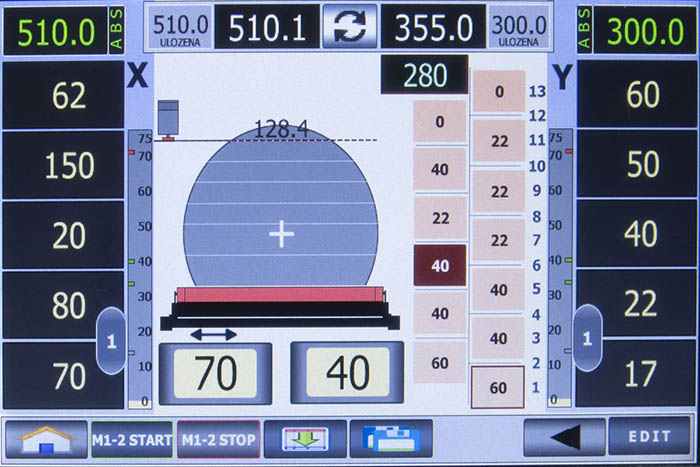

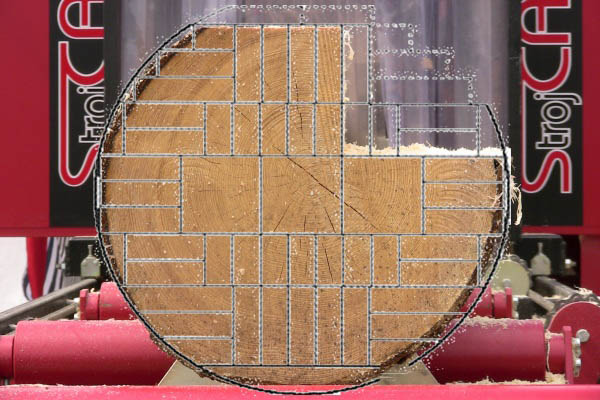

Система управления дисковой пилорамой уже в стандартной комплектации максимально упрощает и автоматизирует работу оператора: достаточно выбрать на дисплее диаметр распиливаемого бревна и ввести сечения требуемых досок, в соответствии с картой раскроя.
Далее управление работой пилорамы происходит джойстиком.
Вертикальное и горизонтальное перемещение дисковых пил в рабочее положение производится автоматически, с учётом их толщины.
Конструкция угловой пилорамой DKP6
Угловая пилорама DKP6 имеет жесткую, массивную конструкцию и предназначена для тяжелой работы в три смены.
Конструкция лесопильного станка позволяет использовать пилы диаметром 400-600 мм.
Тем самым предоставляется возможность выбора пилы по требуемому сортаменту пиломатериала (используя более тонкие пилы для меньших сечений).
В зависимости от выбранного диаметра пилы станок позволяет получать брус с максимальным сечением до 210х230 мм.

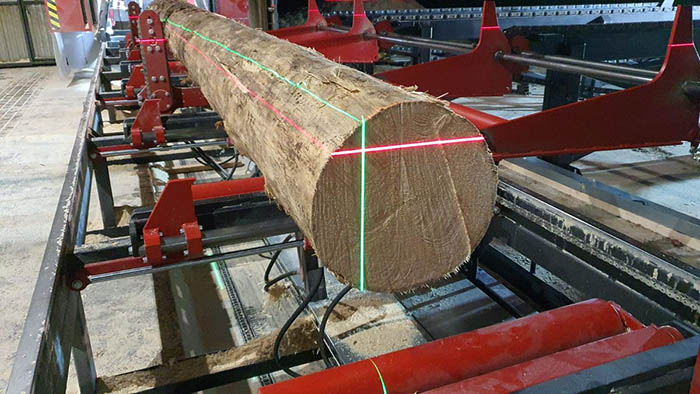

Лазерные указатели угловой пилорамой DKP6
Визуальный контроль положения пил относительно торца и образующей поверхности бревна может производиться посредством лазерных указателей (опция). Система указания особенно удобна при установке точки первого зарезания в бревно, так как значительно ускоряет время позиционирования пил, а также позволяет минимизировать наличие обзола на досках, расположенных в наружных слоях бревна.
Комплектация угловой пилорамы StrojCAD DKP6 (версия станка с гидравлической станиной):
- Пильная голова с выносным пультом управления;
- Станина из высокоточных толстостенных холоднокатаных профильных труб (стандарт EN 10204);
- Направляющие из калиброванного профиля;
- Гидрозажимы бревна 6 шт;
- Гидрокантователи цепные L-образные 2 шт;
- Гидравлические подъёмные планки для вертикального выравнивания бревна 6 шт;

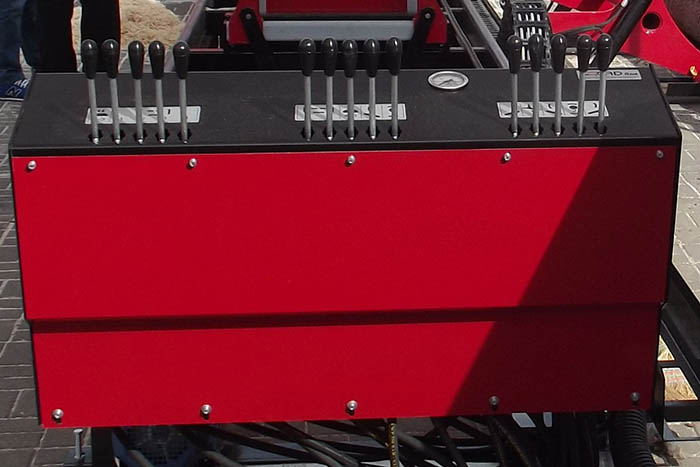

- Гидростанция с пультом управления.
Технические характеристики угловой пилорамы StrojCAD DKP6
| Мощность главных двигателей (стандарт), кВт | 2 х 22 |
| Мощность привода подачи, кВт: | 3 |
| Мощность привода перемещения пильного блока, кВт: | 2 х 2,2 |
| Максимальное сечение отпиливаемой заготовки, мм | 210 х 230 |
| Скорость подачи (бесступенчатая регулировка), м/мин | 0 - 90 |
| Диаметр пильных дисков, мм | 400 - 600 |
| Минимальная толщина последней доски (горбыля), мм | 30 |
| Диаметр бревна, мм | 150 - 1000 |
| Длина обрабатываемого бревна (стандарт), м | 2,5 - 6,2 |
Конструктивные особенности гидравлической версии угловой пилорамы StrojCAD DKP6

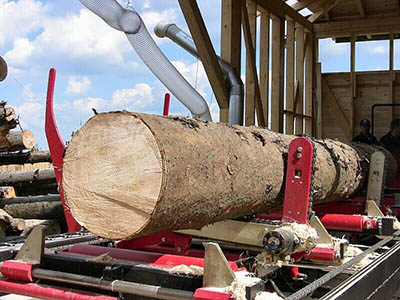

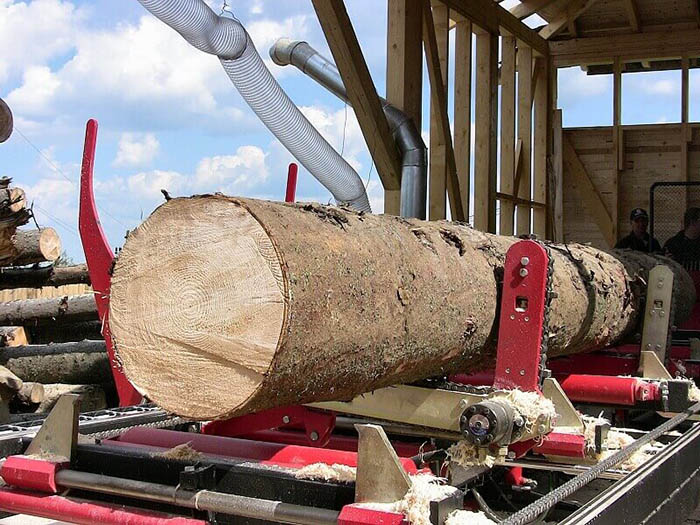

L-образные независимые цепные гидрокантователи, позволяющие без закусывания и повреждений производить вращение пильного сырья любой формы (кругляк, брус, обапол, доска, горбыль и т.п.), служат для центрирования бревна относительно оси станины, а также используются в качестве упорных планок, чтобы исключить скатывание бревна со станины при загрузке.

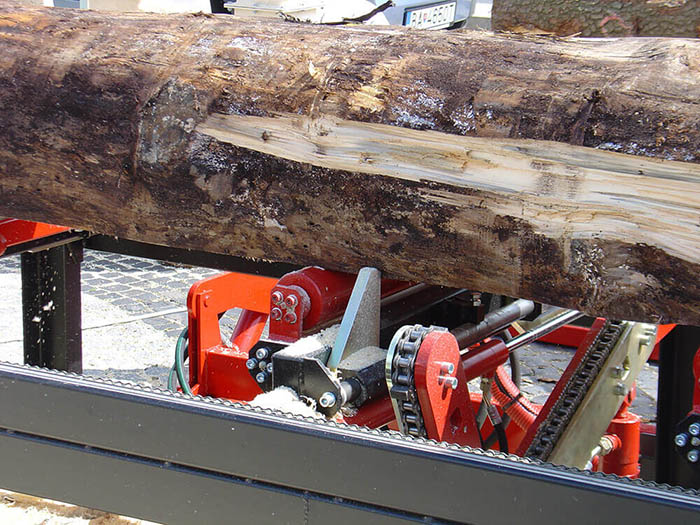

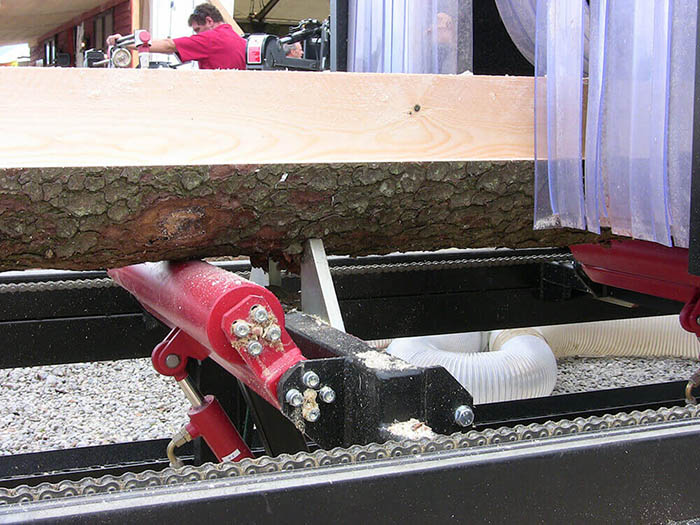

Гидрозажим ножничного типа, свободно раздвигается на
требуемую ширину, быстро и надежно осуществляет захват бревна.

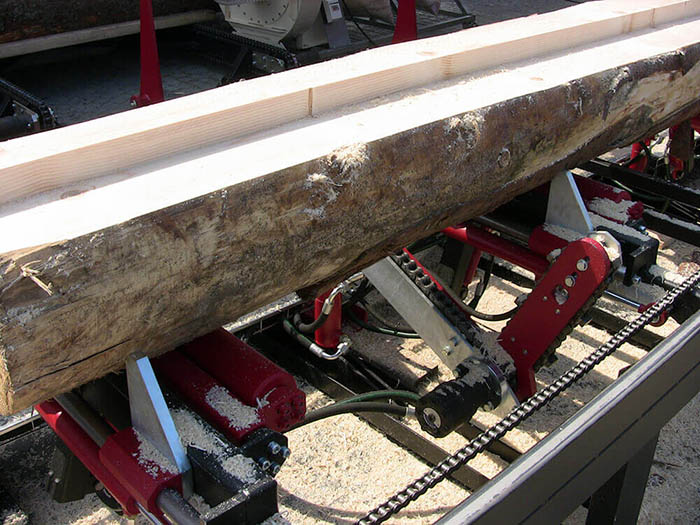

Гидравлические подъёмные планки (независимые) на поперечинах станины, предназначенные для вертикального выравнивания бревна.
Конструктивные элементы угловой пилорамы StrojCAD DKP6

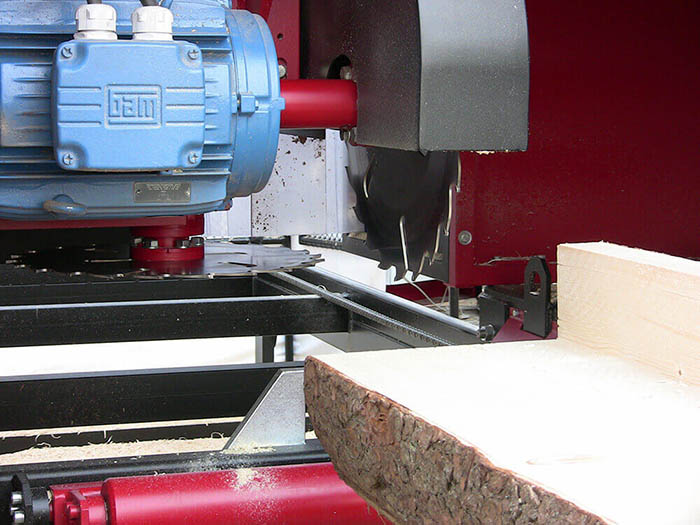

| Пильный узел |
|

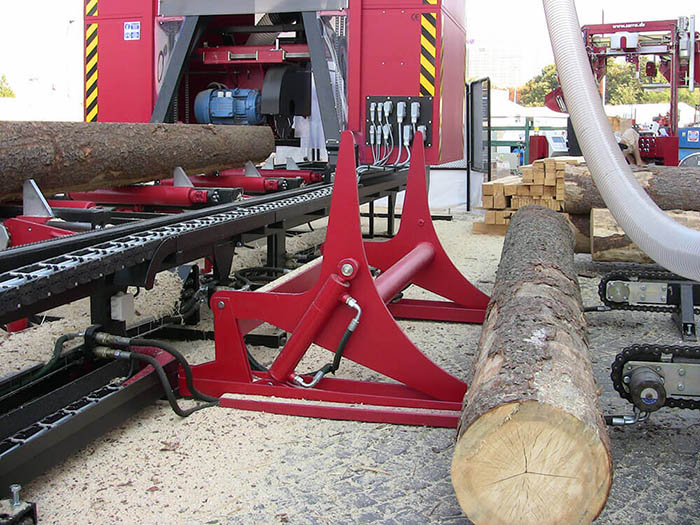

| Гидрозагрузчик бревна |
|
|
Гидрозажимы и ролики компенсации конусности |
 |
Дополнительное оснащение угловой пилорамы StrojCAD DKP6
Гидрозагрузчик брёвен 268'000 руб |
Гидравлический перекладчик досок 450'000 руб
Приспособление для механизированного снятия досок, горбыля и отходов. Устройство производит боковую перекладку с одновременной отсортировкой горбыля и отходов в накопительный карман. |
Система лазерных указателей положения пил и линии реза 45'000 руб
Предназначена для удобства позиционирования бревна на станине, а также визуализации положения пил относительно торца бревна. Изображение с видеокамеры передаётся на дисплей оператора (опция), что позволяет минимизировать время установки положения пил, особенно при первом резе. В комплект входит: |
Интегрированный скребковый конвейер для удаления отходов 520'000 рубКонвейер служит для удаления опилок и мелких кусковых отходов, не удалённых системой аспирации, из нижней части станины. Конструкция позволяет установить данный конвейер в уже эксплуатирующийся станок, без внесения изменений в существующий фундамент. |
Зимний пакет 25'000 рубавтоматическая система подогрева электроники при низких температурах |
Угловые пилорамы StrojCAD DKP6 поставляются в комплекте с различным вспомогательным оборудованием:
1. Комплекты оборудования для подачи пиловочного сырья в составе (вариант):
2. Система автоматического управления оборудованием для подачи брёвен.
Установка данной системы позволяет полностью автоматизировать процесс подачи брёвен на лесопильные станки. Таким образом работа участка подачи брёвен на станки может происходить без выделения отдельного персонала.
Состав и стоимость вспомогательного оборудования могут изменяться в зависимости от пожеланий Заказчика и окончательной компоновки цеха.
По желанию заказчика могут быть поставлены станки с возможностью распиловки бревна максимальной длиной от 4,2 до 12,2 м.
Эскиз лесопильного цеха на 2-х станках DKP-6 в комплекте с механизированной подачей брёвен
