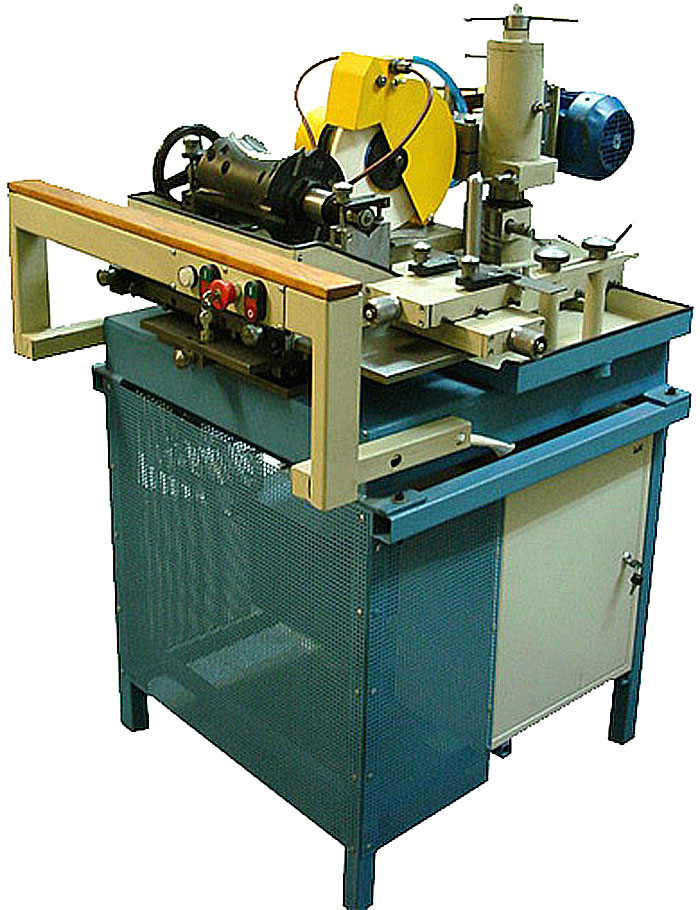

Профилезаточной станок ЗФ-26
Заточный станок для фрезерных и четырёхсторонних станков.
Профильно заточной станок ЗФ-26 предназначен для заточки
плоских ножей с прямолинейной и профильной режущей кромкой,
непосредственно в ножевой головке.
Профильнозаточной станок ЗФ-26 обеспечивает высокую
точность заточки ножей - радиальное биение всего 0.01мм.
Профильно заточной станок ЗФ-26 профилирует сложные
профили в том числе типа «блок-хаус»
Профильнозаточной станок ЗФ-26 профилирует и точит ножи непосредственно в ножевой головке, достигая высокой
точность заточки (радиальное биение 0,01 мм);
Тип затачиваемого инструмента на профильнозаточном станке ЗФ-26:
Комплектация станка профильнозаточного ЗФ-26:
- Оправка d=40/50 мм
- Прямолинейный шаблон.
Технические характеристики профильно-заточного станка ЗФ-26:
| Ширина ножевой головки, мм. | 25…260 |
| Диаметр ножевой головки, мм. | 100…250 |
| Номинальный посадочный диаметр ножевой головки, мм. | 40, 50* |
| Точность заточки, мм | 0.015 |
| Толщина затачиваемых ножей (наибольшая), мм | 8 |
| Задний радиальный угол затачиваемых ножей, град. | 10...30 |
| Задний боковой угол затачиваемых ножей, град. | ±5; 10; 15 |
| Номинальные обороты шпинделя, об/мин. | 3811; 2435 |
| Шлифовальный круг для профильной заточки номинальный диаметр, мм. | 250 |
| Номинальное посадочное отверстие, мм. | 32 |
| Толщина круга, мм. | 6...10 |
| Шлифовальный круг для прямолинейной заточки номинальный диаметр, мм. | 150 |
| Номинальное посадочное отверстие, мм. | 32 |
| Толщина круга, мм. | 10 |
| Габаритные размеры, не более, мм. длина х ширина х высота | 800 х 1000 х 1300 |
| Маса станка, не более, кг. | 300 |
| Норма обслуживания, чел. | 1 |
| Род тока питающей сети | Переменный трёхфазный |
| Номинальная частота тока, Гц | 50 |
| Номинальное напряжение, В. | 380 |
| Электродвигатель привода: номинальная мощность, кВт. | 1.1 |
| Электродвигатель привода: синхронная частота вращения, об/мин. | 3000 |
| Электродвигатель привода насосной установки: номинальная мощность, кВт. | 0.18 |
| Электродвигатель привода насосной установки: синхронная частота вращения, об/мин. | 3000 |
Видео работы станка для заточки профильных
ножей ЗФ-26
 |

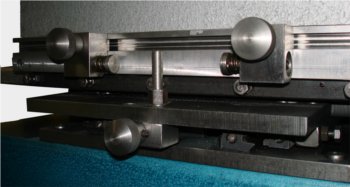

Направляющие Призматические цементированные роликовые направляющие обеспечивают плавность и точность перемещения каретки. |
 |
Призма |
 |

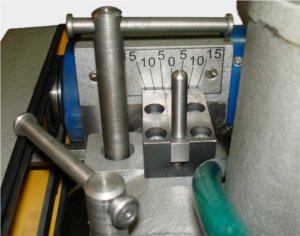

Шкала заднего угла Служит для придания бокового поднутрения на вертикальных участках профилирования. |
 |

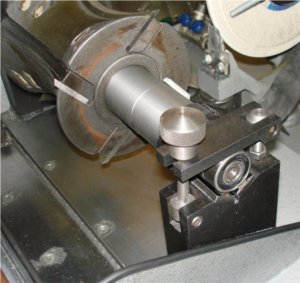

Шкала косого заднего угла Служит для закрепления шаблона и задаёт величину врезания с точностью 0,02мм. |
 |

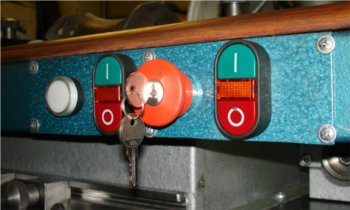

Эргономичный пульт управления Размещенные на поручне кнопки управления электроаппаратурой станка. |
 |

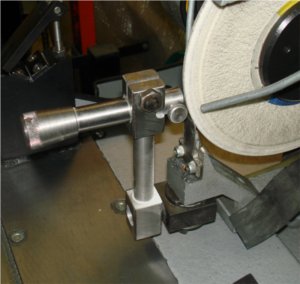

Алмазный карандаш для профилирования абразивного камня. |
 |
Ограничители хода устанавливают зону заточки и служат для фиксации каретки. |
 |

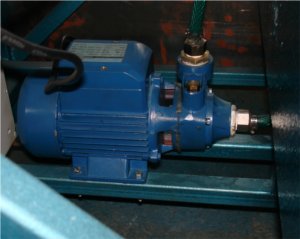

Насос подачи СОЖ. |
 |

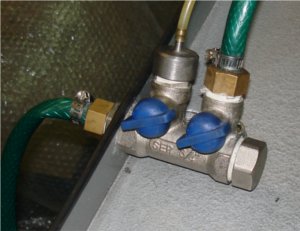

Краны регулировки подачи СОЖ |
 |

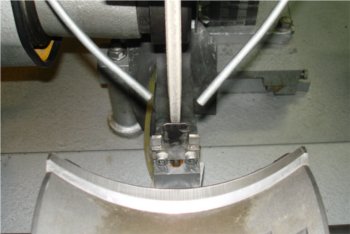

Трубки подачи СОЖ Две сверху и одна снизу исключают прижоги затачиваемой кромки. |
