Устройство для выставления ножей в строгальных головках УВН-300-200
Правильное выставление ножей в строгальных головах - залог получения качественной продукции
Применяется это приспособление для выставления ножей в ножевых барабанах после их смены или заточки.
Устройство УВН-300-200 позволяет быстро и точно устанавливать ножи в ножевую головку, это повышает качество продукции и производительность на 4-х сторонних и фрезерных станках.
Устройство и принцип работы приспособления для выставления ножей

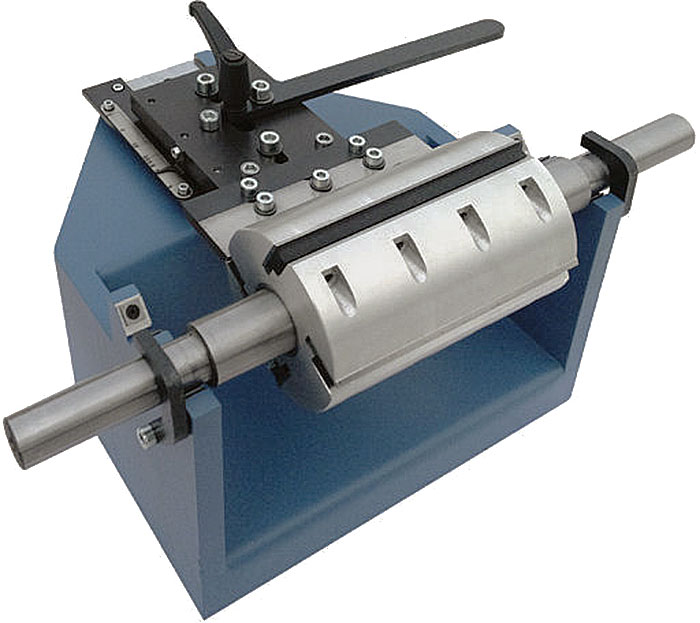

Устройство выставления ножей имеет жёсткое и массивное основание
с позиционирующими призмами и подвижным упором.

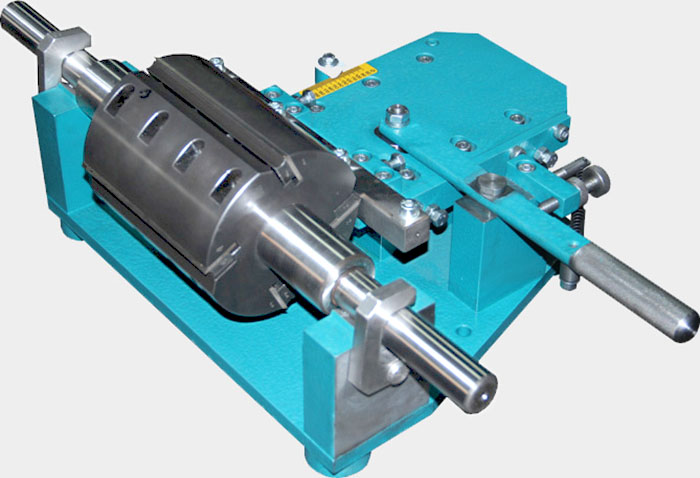

На позиционирующие призмы устройства выставления ножей базируется
каленая оправка с установленной ножевой головой.
Выставление ножей производится перемещением подвижного упора
до ограничителя, предварительно настроенного на нужный диаметр.

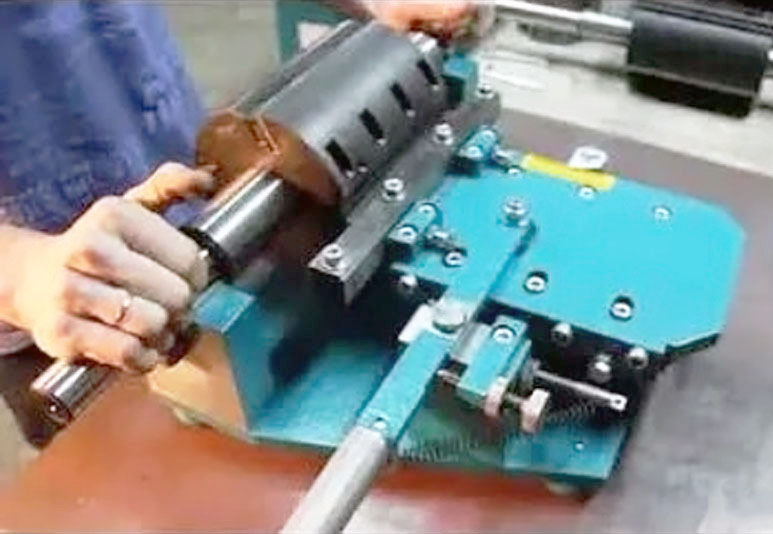

Быстро и Точно. Видео работы устройства для выставления ножей
Многолетняя точная работа станка для выставления ножей
обеспечивается качеством изготовления подвижных деталей, которые
задают легкость и повторяемость позиции и точностю сменных
калёных накладок на позиционирующих призмах, обеспечивающих
точность базирования ножевых барабанов.
Конечная точность приспособления для выставления ножей достаточна
для выполнения всех стандартных работ с плоским строганием
- радиальное биение установленных в приспособлении ножей 0.03мм.
Характеристики устройства для выставления ножей
| Наименование | Значение |
| Максимальная ширина ножевой головки, мм. | 300 |
| Диаметр ножевой головки, мм. | 80…200 |
| Посадочный диаметр ножевой головки, мм.* | 32, 40, 50, 60 |
| Точность выставления ножей, мм | 0.03 |
| Габаритные размеры, не более, мм. длина х ширина х высота | 620х350х180 |
| Масса, не более, кг. | 40 |
Базовая комплектация устройства для выставления ножей
- Устройство выставления ножей УВН-300-200 - 1 шт.
- Одна оправка диаметром 32, 40, 50 или 60 мм - 1 шт., на выбор
