Станок для заточки дисковых пил ЗСТ-68
Заточной станок для дисковых пил ЗСТ-68

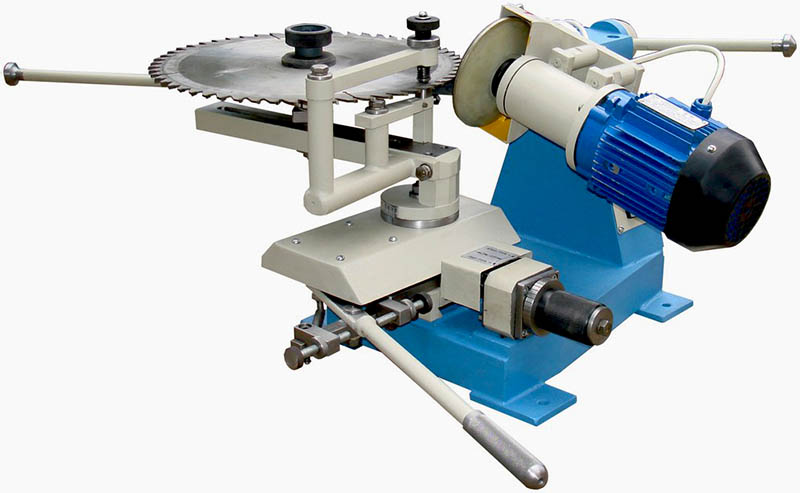

Заточной станок ЗСТ-68 затачивает стальные дисковые пилы, твердосплавные дисковые пилы - с напайками и дисковые пилы со стеллитированными зубьями по передней и задней граням зуба дисковой пилы.
Станок для заточки дисковых пил ЗСТ-68 затачивает следующие дисковые пилы:
- по массиву древесины - для продольного и поперечного пиления
- дисковые пилы для форматно-раскроечных станков
- дисковые твердосплавные пилы для пиления цветных сплавов
Станок для заточки дисковых пил ЗСТ-68 точит следующие виды зубьев
- прямые зубья
- косые зубья
- трапециевидные зубья
Заточка твердосплавных дисковых пил станком ЗСТ-68 производится с постоянно высоким качеством заточки.

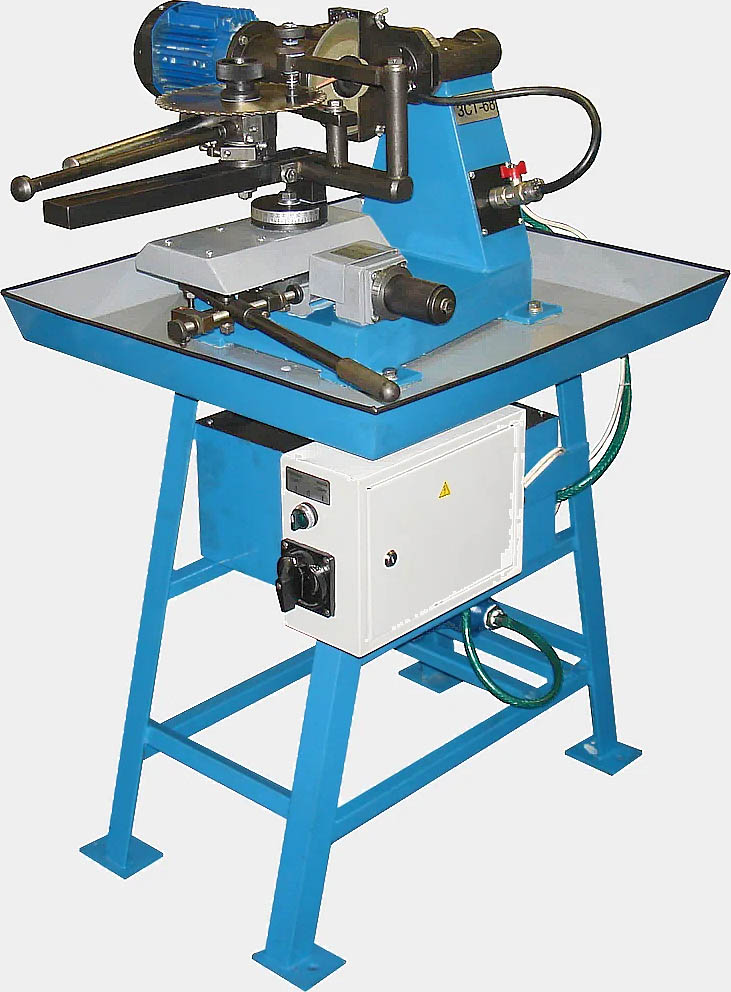

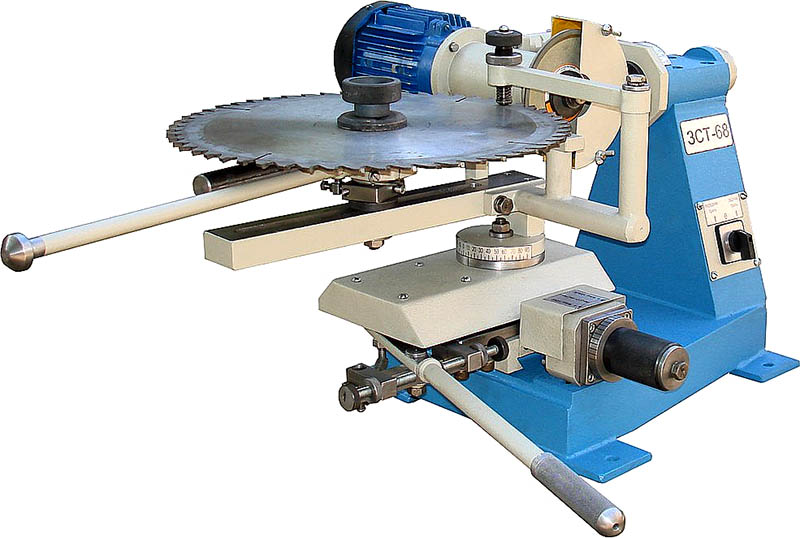

Станок для заточки дисковых пил ЗСТ-68 выпускается в двух исполнениях - настольное, без системы подачи СОЖ - базовое исполнение заточного станка и в исполнении и Станок для заточки дисковых пил ЗСТ-68-01 в исполнении на тумбе с системой подачи СОЖ.
Оба исполнения выпускаются для пил 680 мм и до 1000 мм
| Обозначение | Исполнение станка | Диаметр затачиваемых пил (фрез), мм | Величина переднего угла, град. | Величина заднего угла, град |
| ЗСТ-68 | Настольное | 160…680 | -10…+30 | 0…30 |
| ЗСТ-68-01 | На тумбе с системой подачи СОЖ | 160…680 | -10…+30 | 0…30 |
| ЗСТ-100 | Настольное | 160…1000 | -10…+30 | 0…30 |
| ЗСТ-100-01 | На тумбе с системой подачи СОЖ | 160…1000 | -10…+30 | 0…30 |

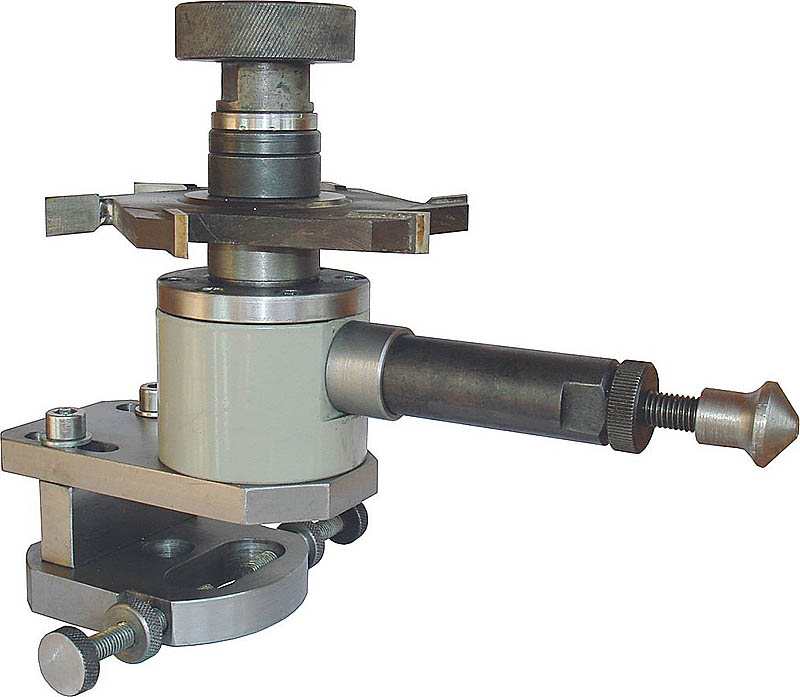

| ЗСТ-68-Ф | Узел для заточки фрез | 100…220 | 0…30 | 0…30 |
Станок для заточки дисковых пил ЗСТ-68 с пластинками из твёрдого сплава по передней и задней граням
Технические характеристики станка для заточки дисковых пил ЗСТ-68
| Диаметр затачиваемых дисковых пил, мм | 160 - 680 |
| Диаметр затачиваемых пил, опционально, мм |
90 - 160* 160 - 1000** |
| Посадочные диаметрв затачиваемых пил, мм |
32, 50,60, 70, 80*** 20, 22, 30* |
| Шаг зубьев пил, мм | 6 - 60 |
| Передний угол зубьев пил, градусов | -10º…+30º |
| Задний угол зубьев пил, град | 0 - 30º |
| Наибольший угол косой заточки, град | |
|
- по передней грани |
30 |
| - по задней грани | 45 |
| Диаметр заточного круга, мм | 150 |
| окружная скорость заточного круга, м/с | 22 |
| Габаритные размеры, мм: длина х ширина х высота | |
| ЗСТ-68 | 700х650х410 |
| ЗСТ-68-01 | 800х800х1200 |
| Масса станка, не более, кг. | |
| ЗСТ-68 | 70 |
| ЗСТ-68-01 | 90 |
| Электропитание | 380 Вольт 3 фазы |
| Электродвигатель привода, мощность, об/мин /кВт | 3000 / 0.37 |
|
Электродвигатель насоса СОЖ в модели ЗСТ-68-01 |
|
| мощность, кВт | 0,37 |
| производительность, л/мин. | 35 |
* По спец. заказу (Узел ЗСТ-68.65.000 «Приспособление для подрезных пил»)
** По спец. заказу (Исполнение станка для заточки пил большого диаметра)
*** Уточняется при заказе.
Станок для заточки дисковых пил ЗСТ-68 предназначен для заточки дисковых
пил с твердосплавными пластинками по передней и задней граням зуба.

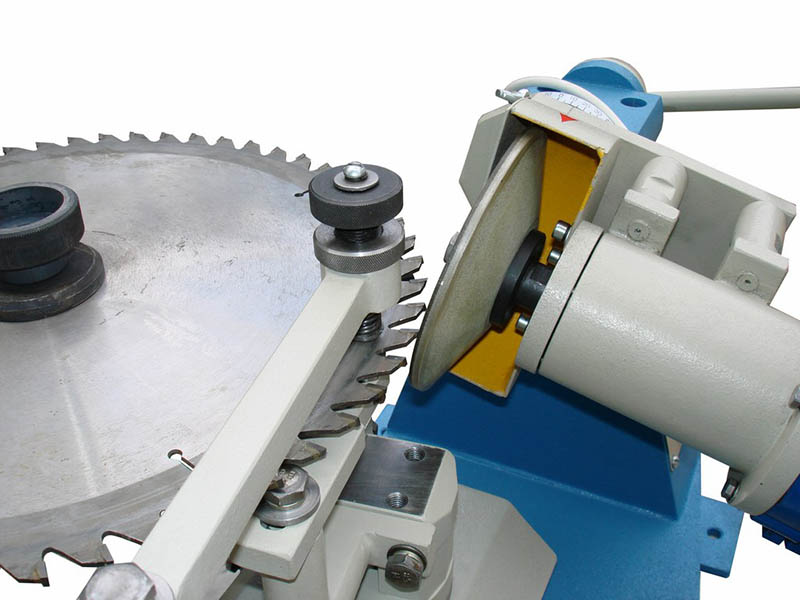

Позиционирование затачиваемого зуба пилы осуществляется с помощью
толкателя за переднюю поверхность зуба до жёсткого упора, что гарантирует
равномерную заточку и одинаковый съём материала с каждого зуба.
Шаг толкателя регулируется в зависимости от диаметра дисковой пилы и
количества зубьев.
Величина съёма настраивается с помощью микрометрического винта.
Подача пильного диска на заточной круг происходит прямолинейно с
использованием прецизионных линейных направляющих, благодаря чему
обеспечивается точная геометрия затачиваемого зуба.
Фиксация при заточке дисковой пилы осуществляется с помощью прижима, с
регулируемым усилием.
Заточку твердосплавных дисковых пил можно производить как с
использованием СОЖ так и без использования СОЖ.
Процесс заточки твердосплавных дисковых пил происходит вручную
попеременным перемещением двух рукояток: подача зуба пилы к заточному
кругу подача пильного диска на заточной круг.
Величина снимаемого слоя с твёрдосплавной пластинки регулируется
поперечным перемещением суппорта с пильным диском, микрометрическим
ходовым винтом, путём вращения рукоятки с лимбом.

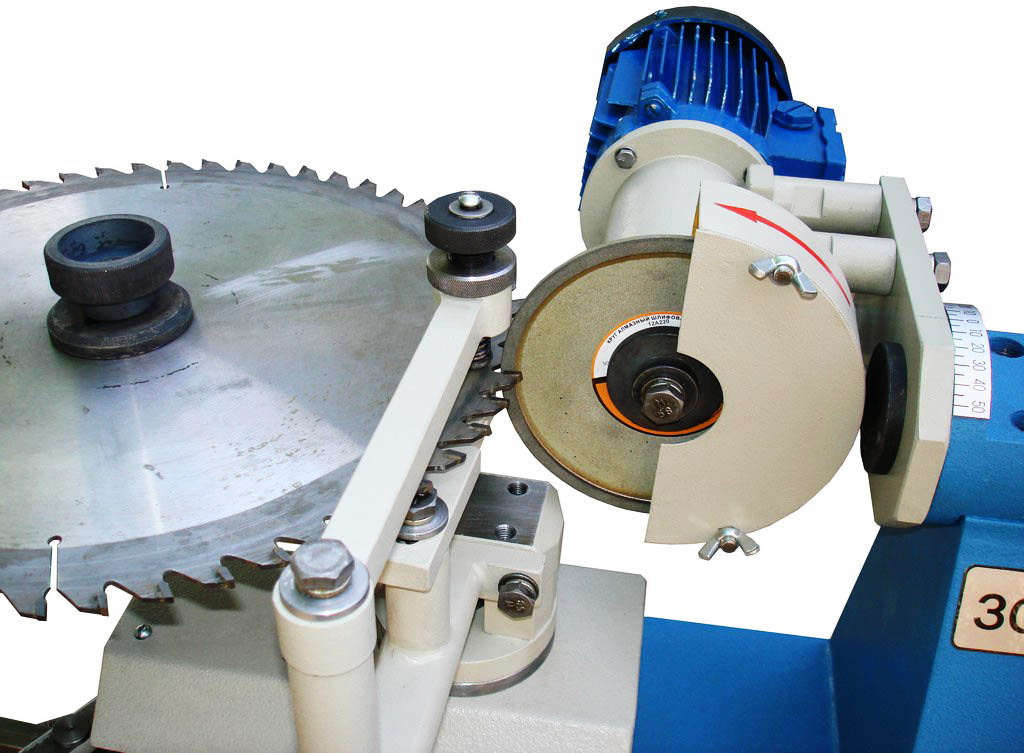

Заточной круг вращается в радиально-упорных шарикоподшипниках от
электродвигателя, через упругую муфту. Шпиндель может поворачиваться на
оси для заточки зубьев твердосплавных дисковых пил на косую грань.
Пилы диаметром менее 160 мм затачиваются при помощи дополнительного
приспособления для подрезных пил
Конструкция станка для заточки дисковых пил зарекомендовала себя как
надежная и долговечная.
Видео работы станка для заточки дисковых
пил с твёрдосплавными пластинками ЗСТ-68
Цена станка для заточки дисковых пил с твёрдосплавными пластинками ЗСТ-68 в различных модификациях
| Станок для заточки дисковых пил с твёрдосплавными пластинками | 220'000 |
| Станок для заточки дисковых пил с твёрдосплавными пластинками ЗСТ-68 исполнение на тумбе с системой подачи СОЖ | 280'000 |
| Приспособление для заточки фрез станка ЗСТ-68 | 54'000 |
