Ленточнопильный центр с ЧПУ ATLANTIS Veneta Macchine криволинейное пиление

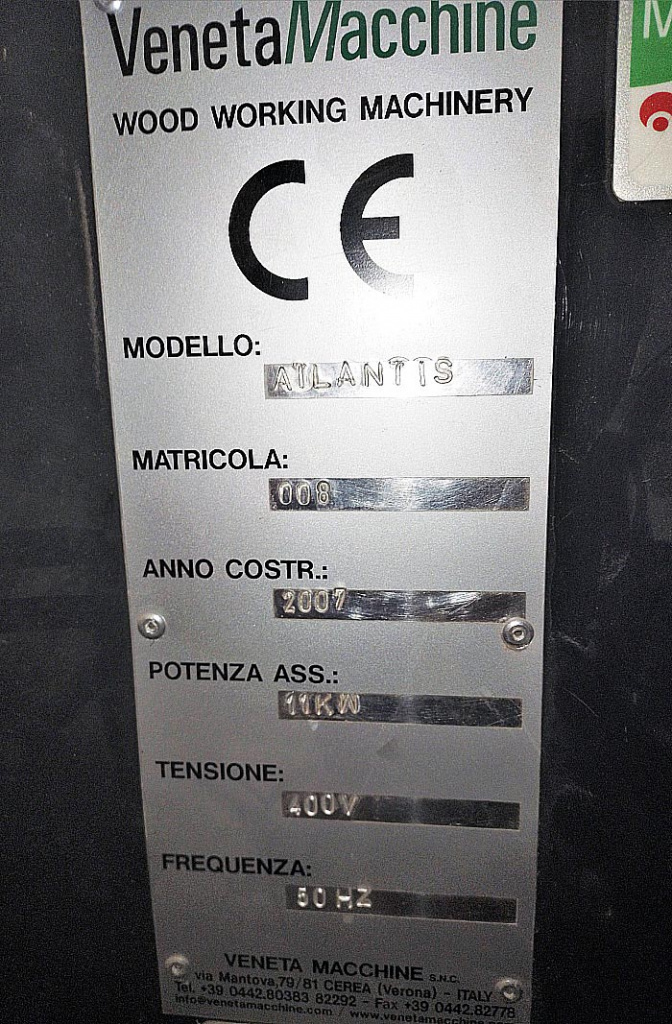

Италия 2007 г. Б/У Цена Наличными 1 500 000 руб. безнал обсуждается
Находится в Смоленске
На станке были проведены ПНР (35 часов), в производстве не задействовался

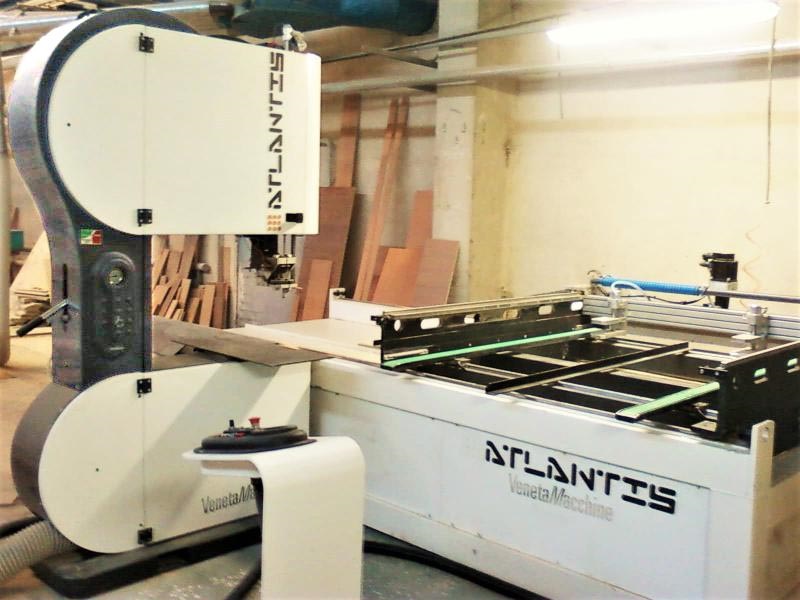

Ленточнопильный станок с поворотом пилы ATLANTIS Veneta Macchine предназначен для криволинейного и прямого раскроя.
Благодаря поворачиваемости пилы на ± 90° ЧПУ ленточнопильный станок Veneta Macchine выполняет прямые и криволинейные(профильные) пропилы.
Ленточнопильный станок идеально применим для раскроя плитных материалов, таких как ДСП, МДФ, фанера, клееный щит и т.п.
Максимальная высота пропила составляет 150 мм, это позволяет ленточнопильному центру ATLANTIS работать и с одной плитой и с пачкой плит!
Характеристики ленточнопильного станка с ЧПУ ATLANTIS Veneta Macchine
| Горизонтальное перемещение по оси X, мм | 3200 |
| Горизонтальное перемещение по оси Y, мм | 400 |
| Вращение ленточной пилы по оси C | ± 90° |
| Длина реза заготовки, мм | 0 - 1500 |
| Ширина реза, до мм | 800 |
| Высота пиления (толщина заготовки, пакета) мм | 0 - 150 |
| Угол резки | ± 90° |
| Минимальный радиус резки, мм | 50 |
| Глубина резки, мм | 400 |
| Скорость подачи заготовки, м/мин | 0 - 25 |
| Мощность двигателя привода пильного узла, кВт | 7,5 |
Дополнительное описание криволинейного ленточнопильного станка с ЧПУ ATLANTIS Veneta Macchine
Стальная станина станка обладает высокой жесткоcтью и обеспечнваетстабильность при нагрузках на изгиб и скручивание, сохраняя плоскостность, ипрочности самой конструкции.
Оси X, Y перемещаются по преднагруженным линейным направляющим.
Основная каретка перемещается по оси X по высокоточной паре рейка-шестерня с преднагруженным редуктором на подвижном кронштейне для высокой точности контакта предотвращая возможный люфт.
По оси Y каретка приводится в движение с помощью предварительно нагруженной ШВП с регулируемой точностью.
Перед рабочим столом расположен пильный узел.
Ортогональные / линейные движения управляются бесщеточными двигателями и управляются энкодером, который постоянно контролирует положение рабочего стола.
2 поворотных узла с контролем движения для поворота пилы
Один сервомотор управляет верхним суппортом для поворота пилы, а другой - суппортом нижнего поворота. Благодаря этому синхронизированному движению нижней и верхней направляющих, полотно работает в правильных условиях резания.

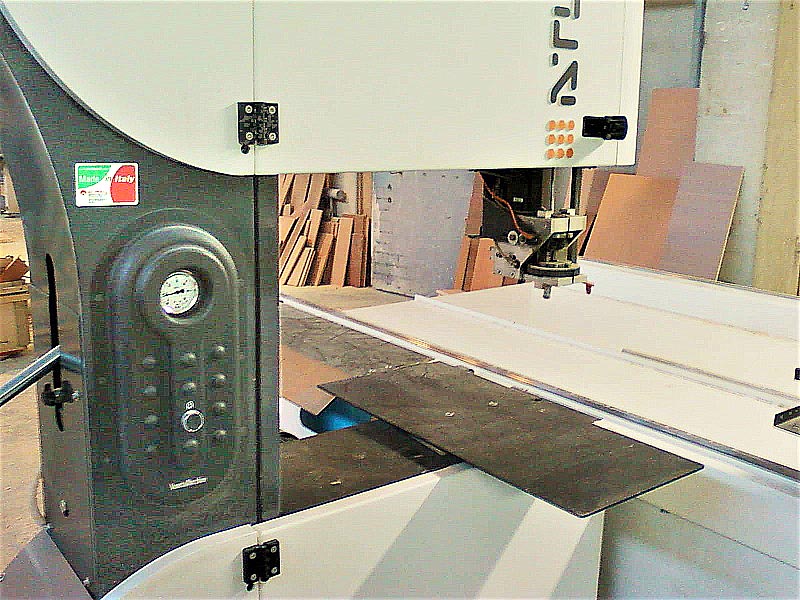

Пильный узел
Сварная стальная станина пильного узла общей массой 850 кг сохраняет свои размеры при изгибе и скручивании. Благодаря ей ленточнопильный станок пригоден для круглосуточной работы.
Шкивы
Шкивы диаметром 800 мм из литого алюминия с вулканизированной резиной и качественно отбалансированы.
Пневматическое натяжение полотна с помощью насоса (с активным байпасом) для идеального позиционирования пилы во время рабочих операций. Напряжение растяжения и замыкания полотна, вызванные дефектами и сучками древесины, плавно гасятся с помощью гидравлического цилиндра, что позволяет компенсировать удлинения при нагреве ленточной пилы.

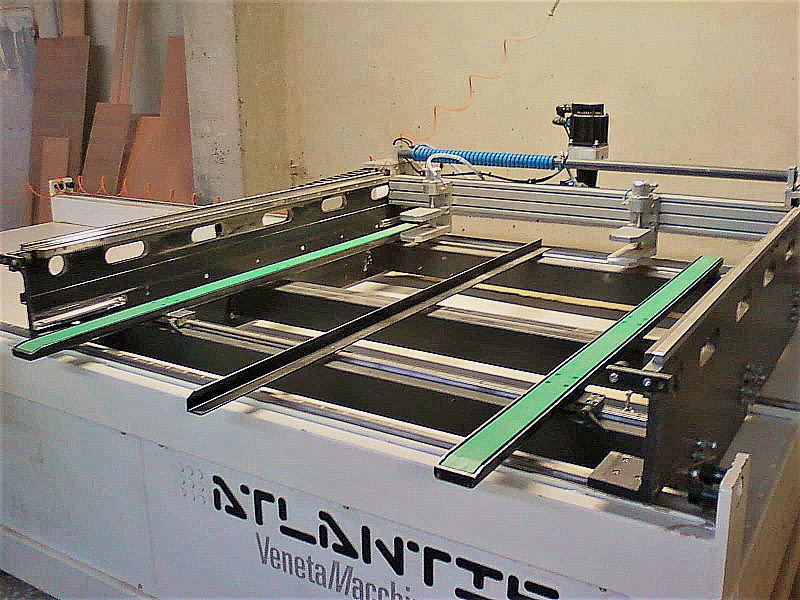

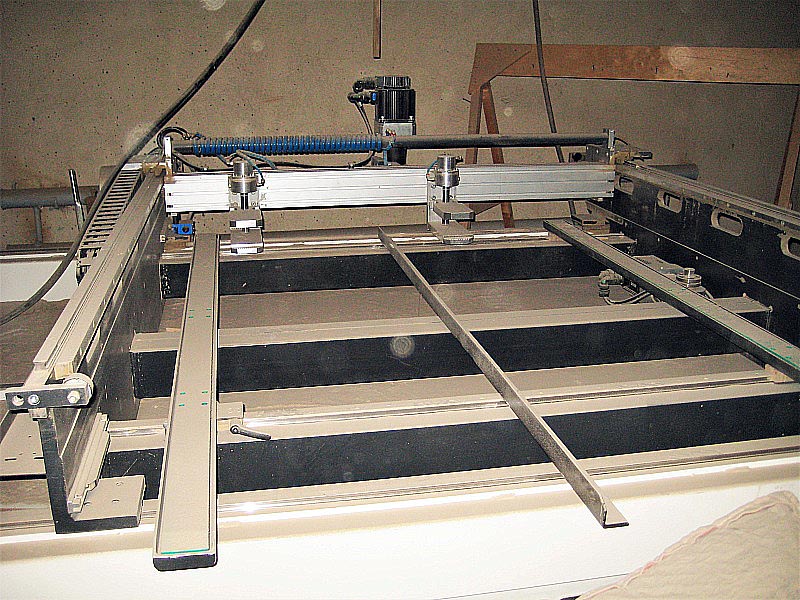

Система крепления
Заготовки - доски, щиты и панели удерживаются 2 или 4 или 6 пневматическими прижимами.Это система рекомендуется для плоских панелей или ламината.

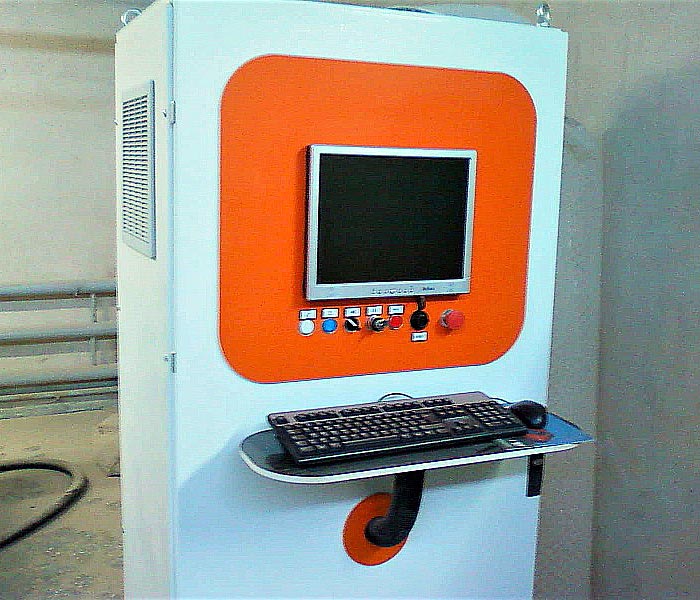

Программное обеспечение Albatros
для ОС Windows NT, с различным программным управлением в многозадачной конфигурации. Программа редактирования CAD/CAM, с автоматическим запуском станка из программы (из графической среды). Графический редактор 2D. VENETA MACCHINE ATLANTIS.
