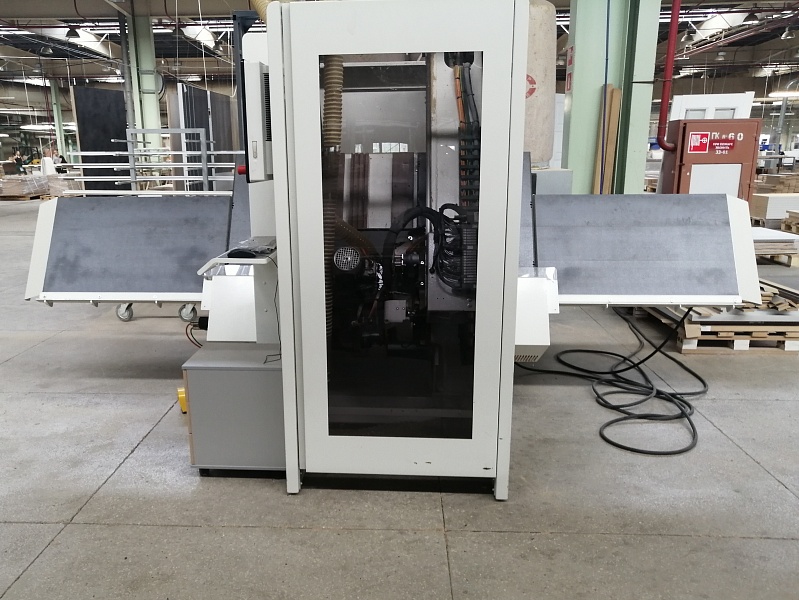

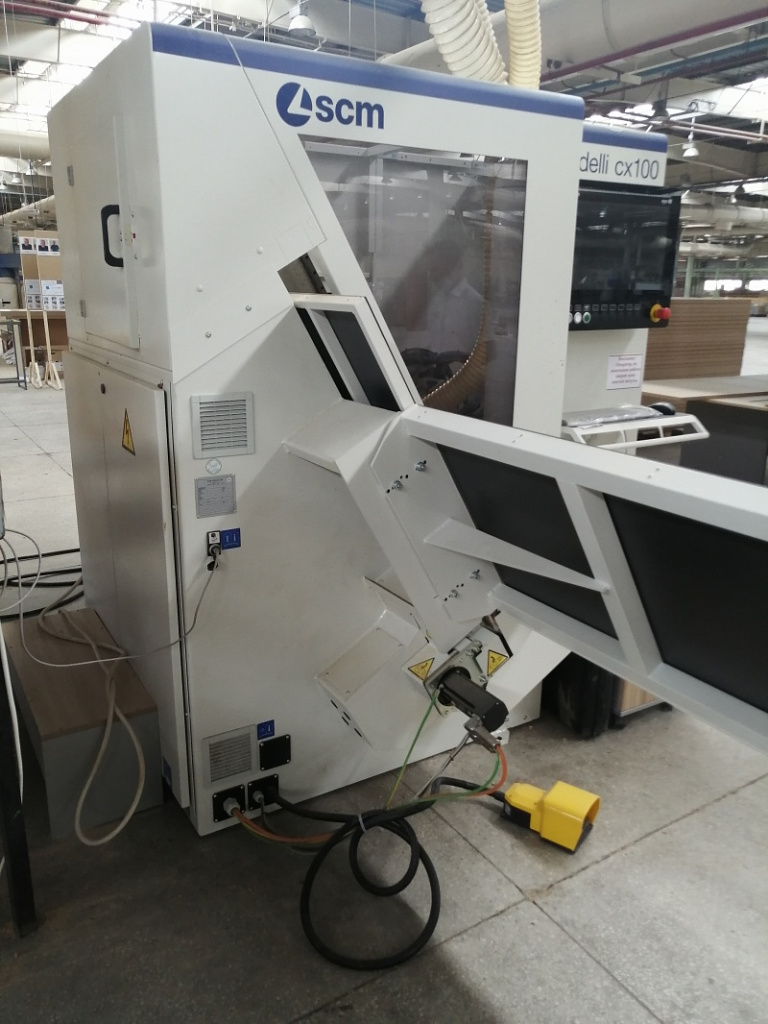

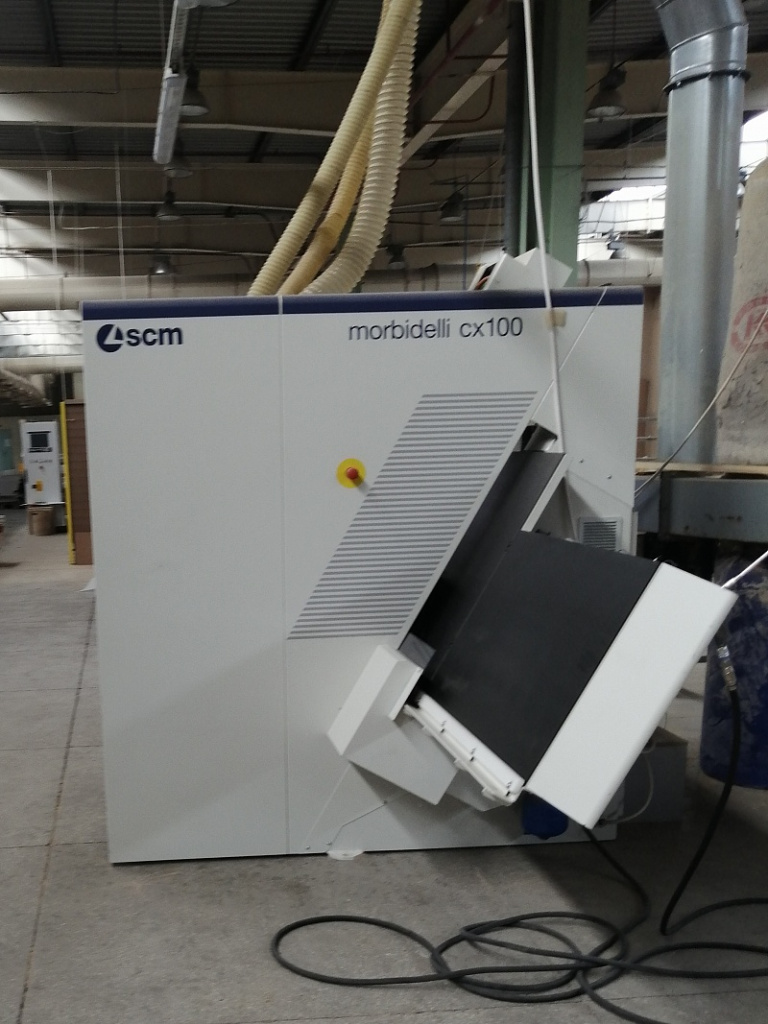

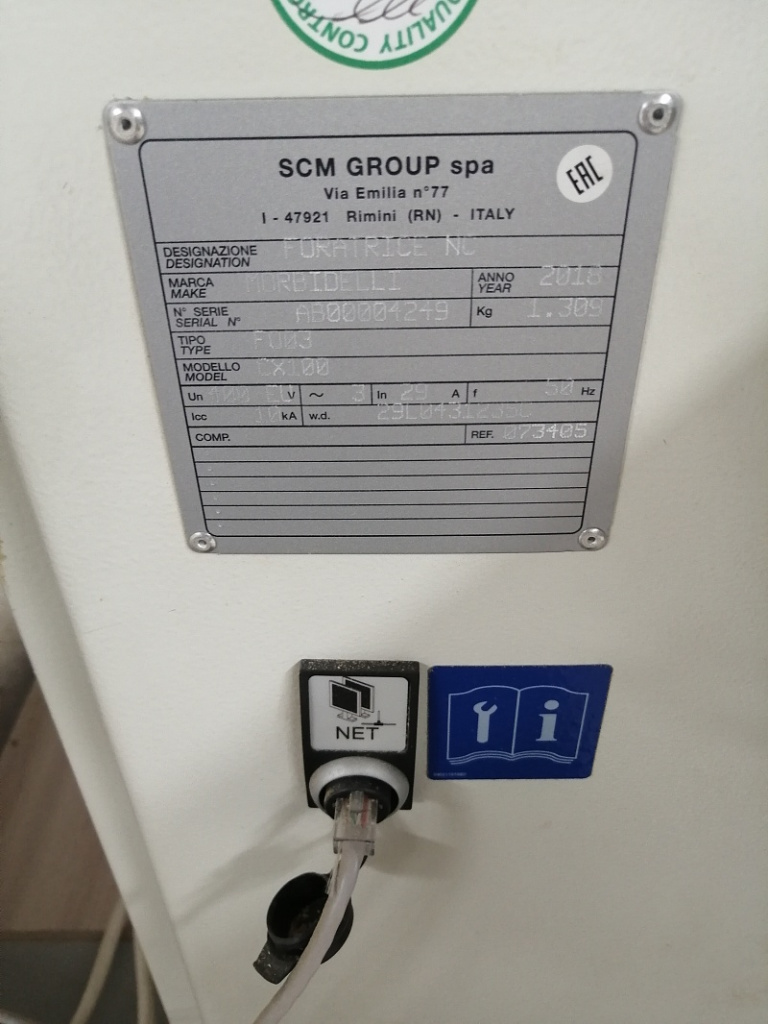

Сверлильный центр с ЧПУ Morbidelli cx 100R SCM
Италия SCM Group Выпуск 2018 г. Цена 1 500 000 руб наличными, безнал обсуждается
Сверлильный центр с ЧПУ с неподвижным рабочим столом выполняет следующие операции:
Характеристики Сверлильный центр с ЧПУ Morbidelli cx 100R SCM
| Длина заготовки, мм | 200 - 3050 |
| Ширина заготовки, мм | 70 - 900 |
| Толщина заготовки, мм | 10 - 60 |
| Скорость по осям X - Y, м/мин | 40 - 40 |
| СВЕРЛИЛЬНЫЙ АГРЕГАТ | |
| Вертикальные шпиндели, шт. | 12 (7X-5Y) |
| Горизонтальные шпиндели по оси X, шт. | 2+2 |
|
Горизонтальные шпиндели по оси Y, шт. |
2 |
| Скорость вращения шпинделей, об/мин | 4000 |
| Мощность мотора, кВт | 2,2 |
| Диаметр пазовой пилы по оси X, мм | 120 |
| Максимальная толщина пилы, мм | 6 |
| Скорость вращения пилы, об/мин | 5000 |
| ЭЛЕКТРОШПИНДЕЛЬ | |
| Мощность двигателя, кВт | 5,5 |
| Макс. частота вращения, об/мин | 18000 |
| Магазин смены инструмента | ручная смена |
| Макс. диаметр инструмента, мм | 20 |
| Расход сжатого воздуха, л/цикл | 450 |
| Расход системы аспирации, м?/ч | 1900+550 (+300 SR) |
| Скорость потока воздуха, м/с | 30 |
| Установленная мощность, кВт | 17 (vers. S) - 21 (vers. SR) |
| Диаметр патрубков аспирации, мм | 80, 150 |
| Вес станка, кг | 1350 |
Дополнительное описание Сверлильный центр с ЧПУ
Станина и рабочий стол
Конструкция сварена из стальных листов и имеет большую площадь поддерживающей поверхности, куда крепятся рабочие столы. Электрошкаф встроен в станину станка.
Рабочий стол имеет феноловую поверхность с пазами, что позволяет сверлить сквозные отверстия.
Конструкция подвижной группы
Портальная сварная конструкция, на которой закреплена основная рабочая группа.

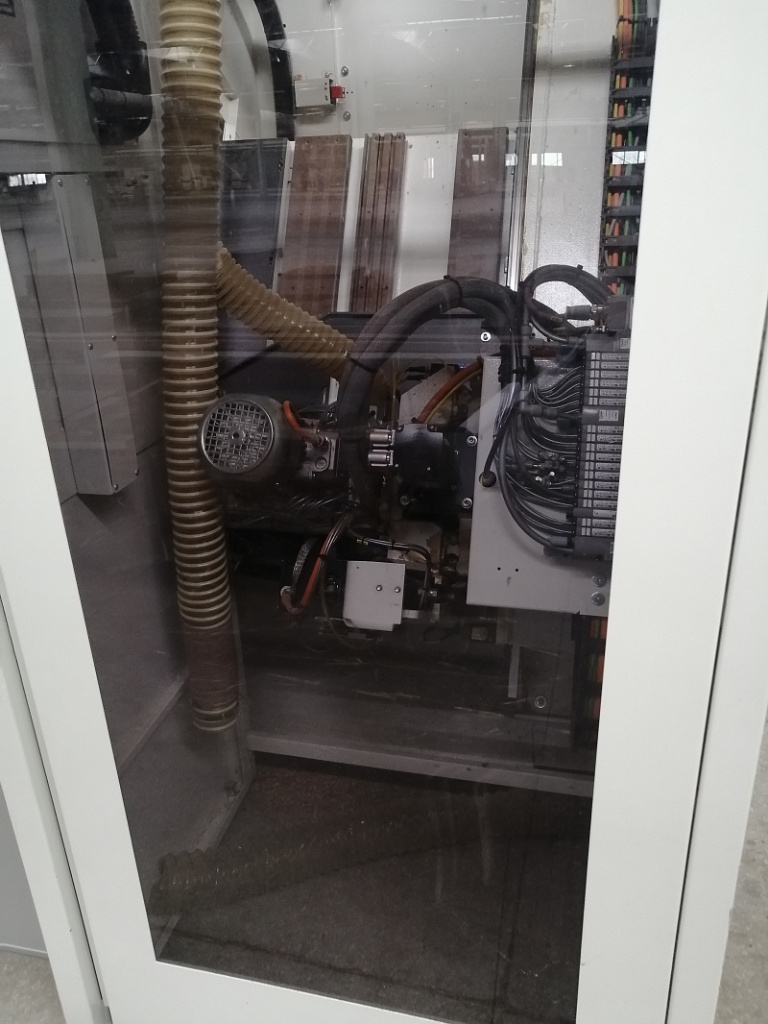

Сверлильная голова F18L
Сверлильная голова, оснащённая с применением новой роторно-осевой технологии Ro.Ax.
Полностью разработано Группой SCM и позволяет производить следующее:
- увеличивать качество механической обработки и точность сверления благодаря увеличению жёсткости шпинделя (увеличенный диаметр вала и прямая передача вращения без промежуточных механических органов между сверлом и приводным валом; применяется тип крепления "Weldon")
- увеличивать производительность сверления благодаря максимальной скорости 8000 об/мин. (при наличии опционного инвертора), что позволяет увеличивать скорость подачи сверла в материале
- сократить операции по техническому обслуживанию до 1000 часов без необходимости смазки шестерён
- система механической фиксации сверлильной головы "quarterlock", позволяющая производить монтаж и демонтаж инструмента при помощи одиночного винта M8 и поворота имбусового ключа на 90 градусов/
Перемещение заготовки и обрабатывающей группы
Обрабатываемая заготовка автоматически фиксируется прижимом, управляемым от ЧПУ, а ее положение под обрабатывающим узлом настраивается в соответствии с программой обработки.Перемещение по осям X, Y и Z осуществляется по призматическим линейным направляющим посредством шариковинтовой передачи.
Позиционирование группы осуществляется посредством бесщеточных цифровых двигателей.

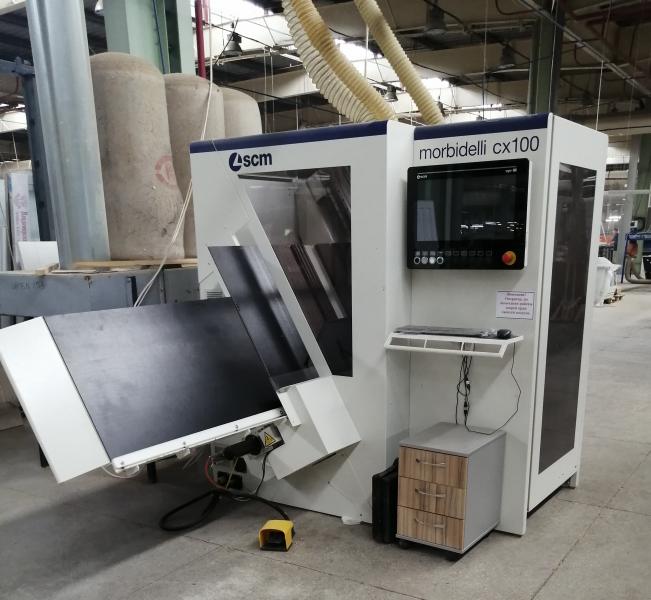

ПУЛЬТ УПРАВЛЕНИЯ (ЧПУ)
Пульт управления разработан специально для сверлильных и фрезерных центров. Интерфейс Xylog Plus для оператора станка установлен на ПК.
Персональный компьютер (ПК)
ХАРАКТЕРИСТИКИ ИНСТРУМЕНТА
горизонтальное сверление по X, 20мм - наименьшее значение по оси Y- минимальное расстояние от края заготовки до линии пазования 120 мм (по оси Y)
- 30 мм максимальная глубина вертикального сверления
- максимальное значение горизонтального сверления относительно пласти заготовки: (поверхность 1) 18 мм
- Сквозное сверление на заготовках с толщиной до 22 мм - 8 мм сверлами и до 20 мм - 10 мм сверлами.
- Встроенный узел пазовой пилы:
Частота вращения: 5000 об/мин.
- Крепление инструмента: посадочный диаметр 20 мм
- Пазовая пила: 120 мм - макс. диаметр; 6 мм - максимальная толщина.
