Ленточный делительный станок SAWLINE SL 11E

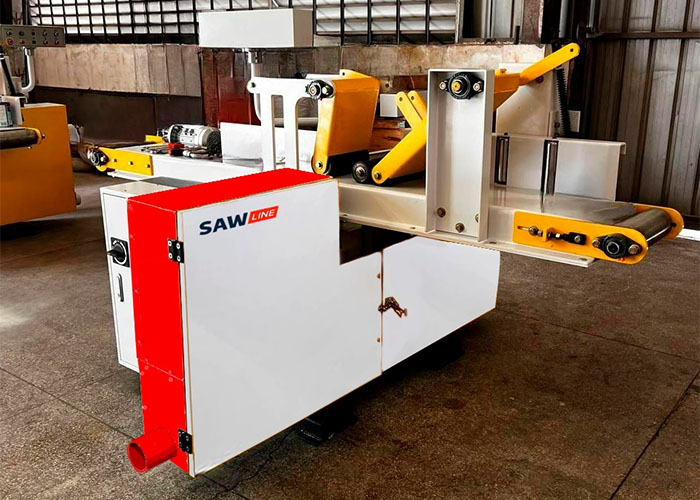

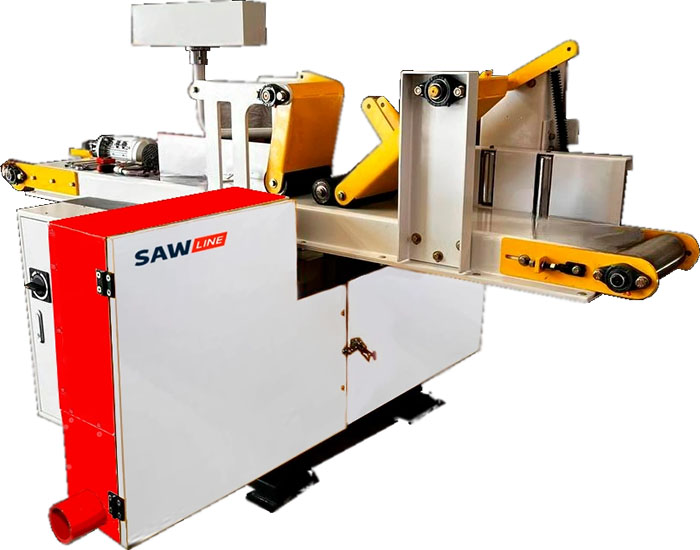

Горизонтальный ленточнопильный делительный станок SAWLINE SL 11E однопильный
Базовая комплектация однопильного делительного станка SAWLINE SL 11E:

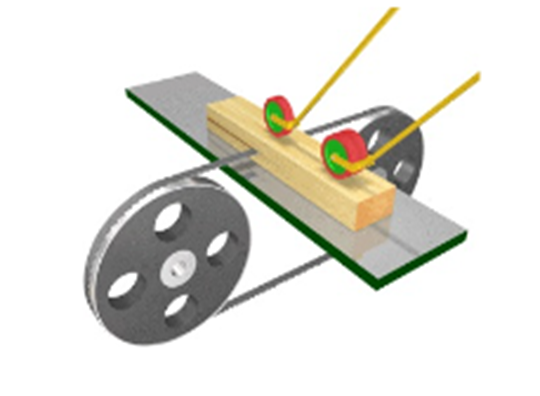

Схема пиления делителя SAWLINE SL 11E
Применение ленточного делительного станка SAWLINE SL 11E
Двухпильный ленточно делительный станок SAWLINE SL 11E предназначен для качественного деления доски сухой и естественной влажности, бруса клееного, сухого и массива.
Технические характеристики делительного станка SAWLINE SL 11E
| Максимальное сечение обрабатываемого материала, мм | 300 х 250 |
| Количество пильных узлов, шт | 1 |
| Диаметр шкивов, мм | 710 |
| Ширина шкивов, мм | 25 |
| Ширина подающего конвейера, мм | 285 |
| Максимальная высота ленты, мм | 125 |
| Размеры пильного полотна, мм | 4270 х 27 - 34 х 0.9 |
| Перемещение пильных узлов | Ручное |
| Натяжение ленты | Пружинное |
| Установка размеров (механическая линейка) | Ручная |
| Тип подачи | Конвейер |
| Скорость подачи (инвертер), м/мин | 0 - 28 |
| Мощность узлов | |
| Мощность основного двигателя, кВт | 15 |
| Мощность двигателя на подачу, кВт | 1.5 |
| Мощность (общая), кВт | 16.5 |
| Габаритные размеры | |
| Длина, мм | 2740 |
| Ширина, мм | 2050 |
| Высота, мм | 1530 |
| Вес, кг | 1100 |
|

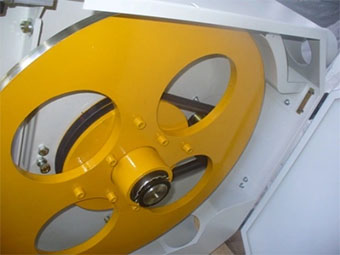

Привод пильного шкива 15 кВт с ременной передачей. Пильный узел закрыт кожухом с легким доступом для контроля, обслуживания и замены ленточных пил |

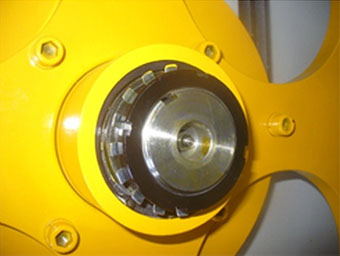

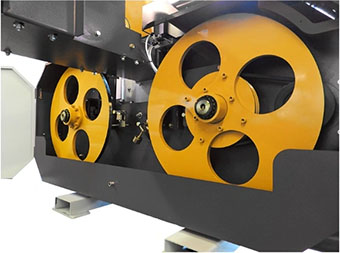

Шкивы станка из качественной стали и динамически отбалансированы. Высокая технологичность обеспечивает отсутствует вибрация в зоне пиления и пиление происходит легко и мягко. Диаметр шкивов 710 мм повышает скорость резания и соответственно скорость подачи и повышает производительность делительного станка |
| Вертикальное перемещение пильного узла производится вручную. Узел собран на высокоточных винтах |

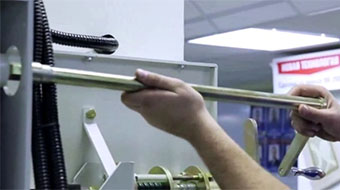

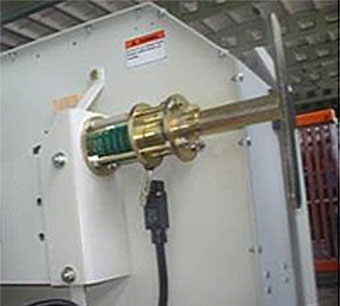

Пружинный механизм натяжения пилы с ручной регулировкой. |
|
Электрический привод транспортерной ленты дает равномерную и быструю подачу (до 28 м/мин) заготовки, позволяет пилить древесину любой твердости. Скорость подачи транспортера регулируется бесступенчато. |
Смазка всех трущихся и вращающихся узлов и деталей ленточно делительного станка (подшипники шкивов, направляющие) происходит через индивидуальные пресс– масленки |

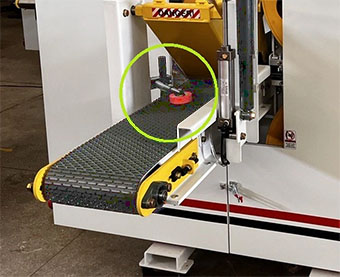

| Опция - боковой прижимной ролик. Применяется для пиления заготовок "на ребре", узких и тонких заготовок. | Управление ленточно делительным станком SAWLINE SL 11E осуществляется с пульта управления расположенным вверху станка. Перемещение пильных узлов по вертикали, а также выставление размера толщины, задаётся электронной линейкой |
|
|
