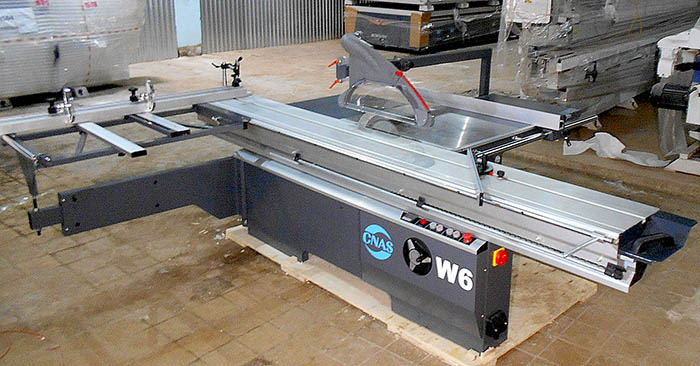

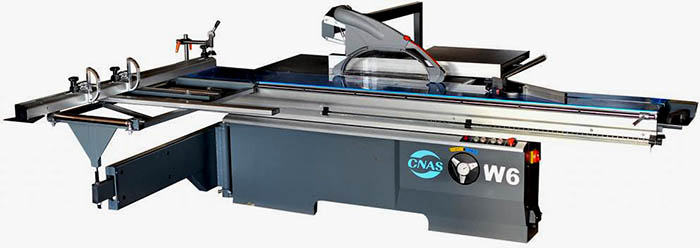

Форматно-раскроечный станок W6

Форматнораскроечный станок с роликовой кареткой W6

Форматно-раскроечный станок W6 с наклоняемым пильным узлом и
роликовой кареткой.
Область применения: Форматнораскроечный станок W6 предназначен для
штучного и пакетного раскроя плитных материалов, в т.ч. ламинированых.

Форматно-раскроечный станок W6 спроектирован для тяжелых условий
работы, обладает высоким запасом прочности, отлично проявил себя в
крупносерийном и массовом производствах.

Технические характеристики станка форматно раскроечного W6

Параметры	Значения
Макс. длина реза, мм	3200
Размеры основного стола, мм	1130х660
Размер подвижной каретки, мм	3200х370
Угол наклона пилы, градусы	0-45
Диаметр основной пилы, мм	300х30
Диаметр подрезной пилы, мм	120х20
Макс. высота реза, мм	95
Макс. высота реза пилой 300 мм, 45 град.	55
Диаметр патрубков аспирации (верхний), мм	75
Частота вращения основной пилы, об./мин.	4000, 6000
Частота вращения подрезной пилы, об./мин.	8000
Мощность электродвигателя основной пилы, кВт	5,5
Мощность электродвигателя подрезной пилы, кВт	1.1
Габариты, мм	3250х3150х900
Транспортные габариты, м	1уп 2200х1150х910 2уп 3250х230х460
Масса, кг	720
Масса станка в упаковке, кг	760

Особенности конструкции форматно раскроечного станка W6

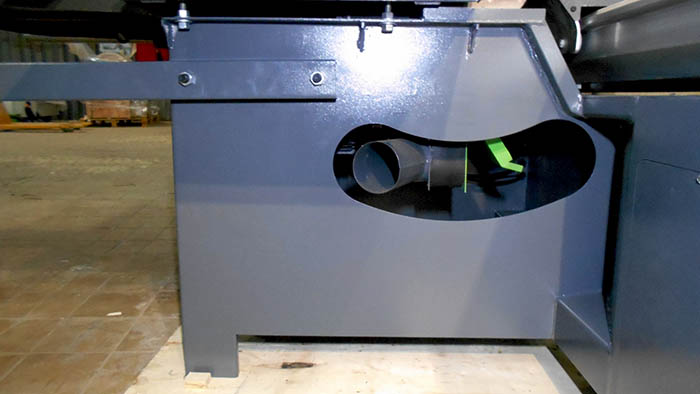

Станина форматнораскроечного станка W6

Станина станка сварная, жесткая, тяжелая.
Станина проходит термообработку для снятия напряжений в сварных швах.
Обеспечивает высокую точность раскроя и долговечности работы станка.

Роликовая каретка форматно-раскроечного станка W6

Усиленная алюминиевая каретка длиной 3200 мм шириной 375 мм со
стальными цилиндрическими направляющими обеспечивает высочайшую
точность и качество распиловки.
Надежная алюминиевая роликовая каретка и широкий поперечный стол
позволяют устанавливать и раскраивать большие листы.

Пильный узел форматно раскроечного станка W6

Пильный узел собран в жестком литом корпусе, что минимизирует вибрации.
Основная и подрезная пилы с раздельными мощными приводами.
Подрезная пила с попутным вращением позволяет раскраивать
ламинированные листы без появления сколов.

Наклон пильного узла 45°

Обеспечивает раскрой заготовок под углом.

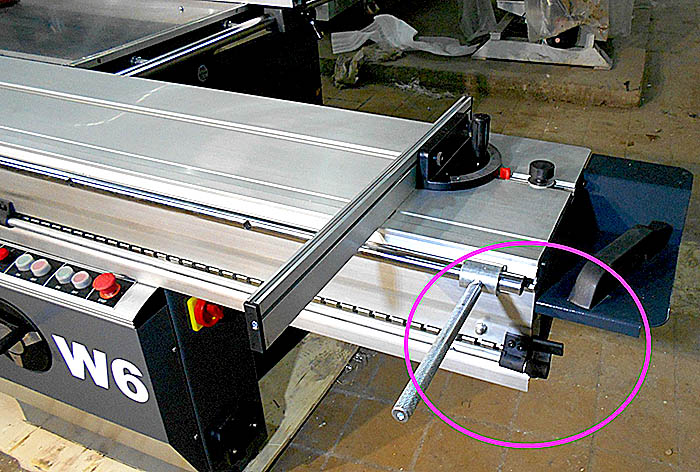

Наружняя регулировка подрезного устройства

Подрезная пила имеет возможность точной настройки при помощи рукояток,
размещенных на поверхности станка со стороны оператора.

Раскрой материала под заданным углом

Удобное размещение материала осуществляется посредством линейки,
поворачивающейся на угол от 90 до 45 градусов
для раскроя под нужный углом.

Форматный стол форматно раскроечного станка W6

Усиленная конструкция форматного стола на каретке дает надежное базирование
крупных листов и обеспечивает высокое качество и геометрию распила

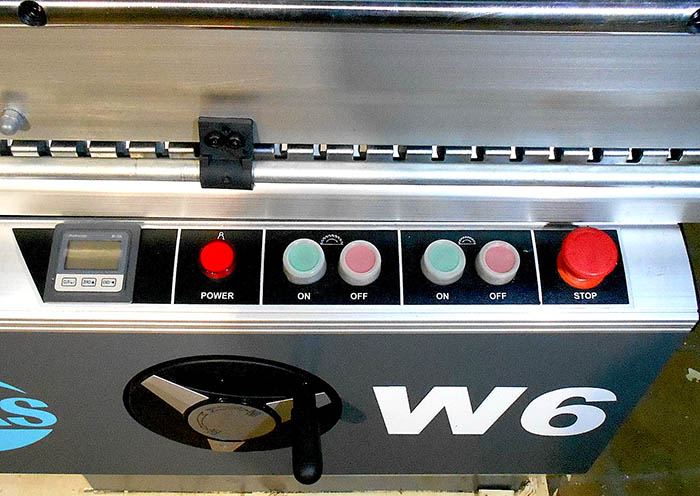

Пульт управления форматно-раскроечного станка W6

Панель управления удобна, проста и понятна.

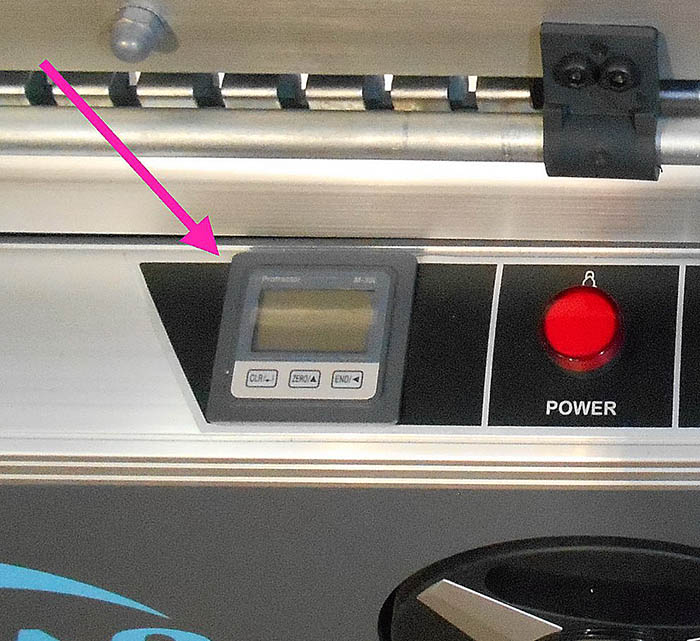

В штурвале наклона пилы стоит индикатор часового типа.

Чугунный эксцентриковый прижим

Быстрая и надежная фиксация заготовки.

Усиленная роликовая каретка со стальными цилиндрическими направляющими обеспечивает точность и качество распиловки.

Жесткая сварная станина.

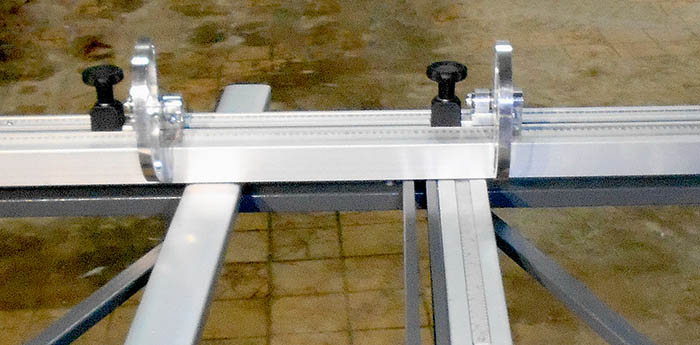

Линейка с откидными упорами и линзами

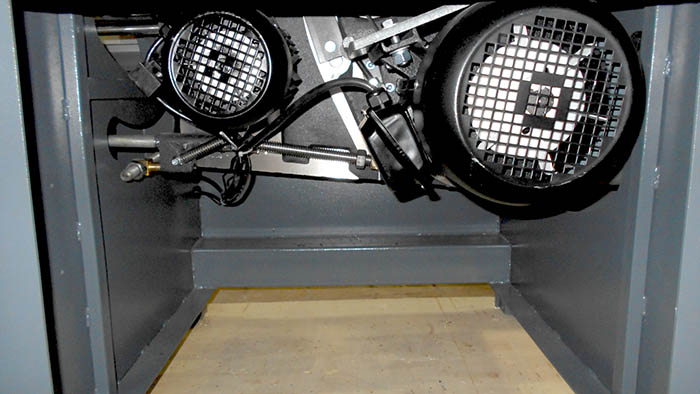

Раздельные приводы на основную и подрезную пилу.

Наклон пильного узла до 45 градусов.

Регулировка основной и подрезной пилы

Усиленная конструкция форматного стола.

Панель управления.

Чугунный эксцентриковый прижимом.

Кожух защиты пилы.

Комплектующие надежно спрятаны в отсек в станине станка.

Каретка и станина станка упакованы в разные фанерные ящики, что полностью исключает повреждение во время транспортировки.
