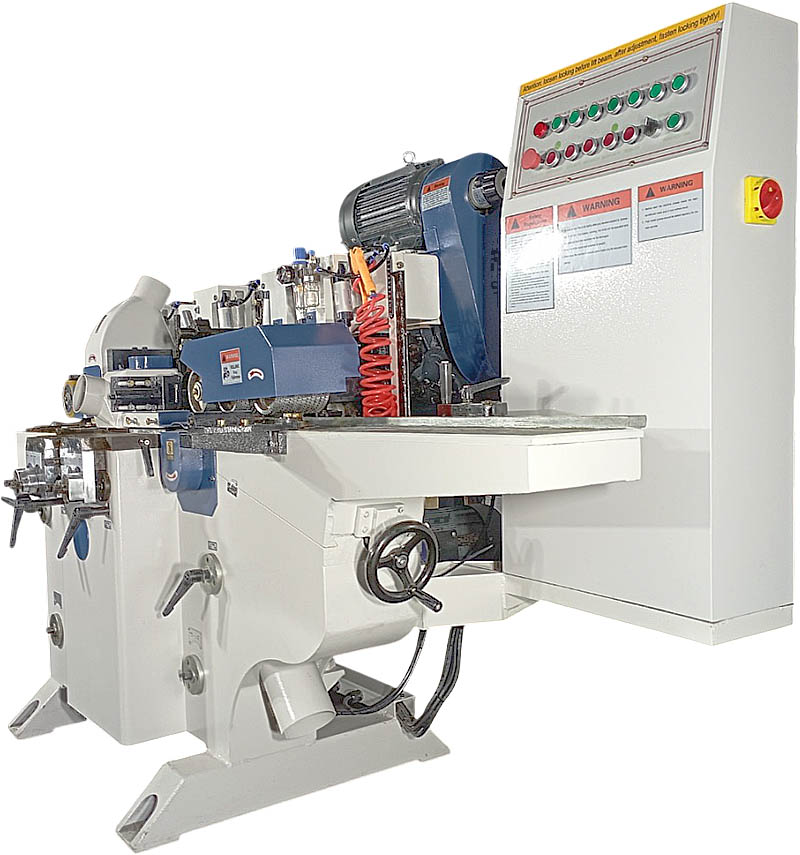

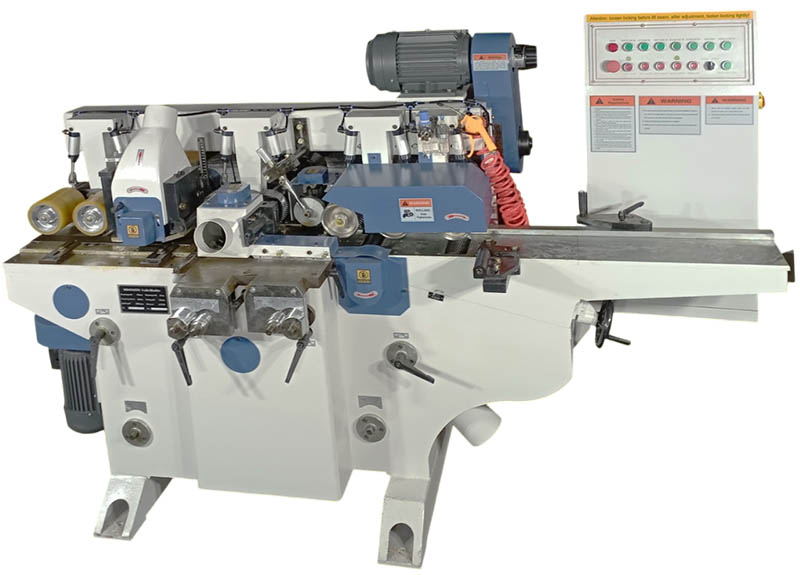

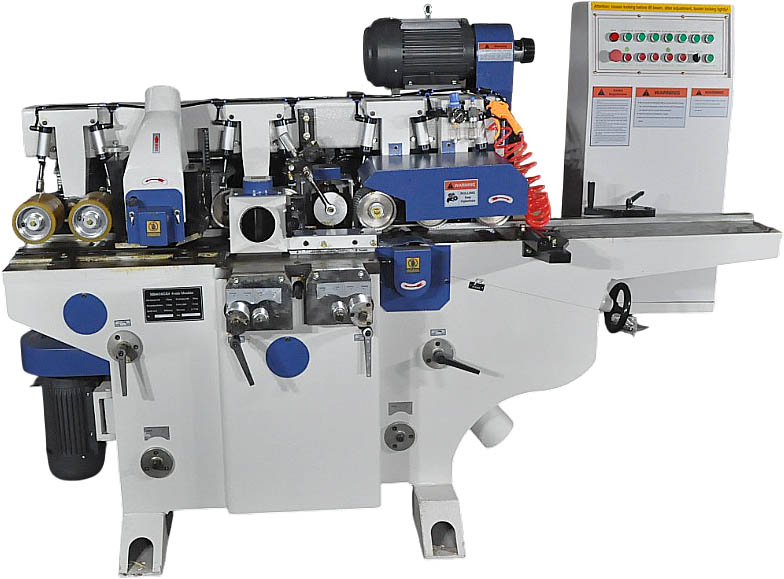

Четырехсторонний строгальный станок MB 4016 GX4
Четырехсторонний строгально-калевочный станок четырехшпиндельный
Четырёхстороннее строгания заготовок из различных пород древесины сечением до 170х110мм.
Технические характеристики четырехстороннего станка 4016 GX4
| Наименование | Параметры |
| Ширина обработки, мм | 20-170 |
| Толщина обработки, мм | 8-110 |
| Шпинделей | 4 |
| Диаметр шпинделей, мм | 40 |
| Обороты вращения шпинделей об/мин | 6000 |
| Максимальный диаметр боковых фрез, мм | 140 |
| Скорость подачи м/мин | 5-20 |
| Мощность 1 шпинделя (нижний), кВт | 3,0 |
| Мощность 2 шпинделя (левый), кВт | 2,2 |
| Мощность 3 шпинделя (правый), кВт | 3,0 |
| Мощность 4 шпинделя (верхний), кВт | 4,0 |
| Мощность двигателя подачи, кВт | 2,2 |
| Мощность двигателя подъёма траверсы, кВт | 0,37 |
| Общая мощность, кВт | 14,4 |
| Диаметр патрубков аспирации, мм | 100 |
| Габариты, мм | 2300х1200х1600 |
| Вес, кг. | 1450 |
Технические особенности четырехстороннего станка
|

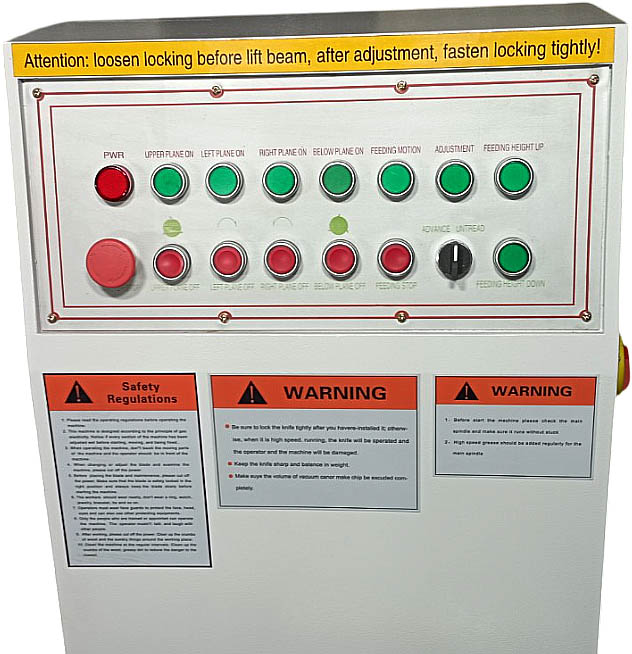

Пульт управления Простое и понятное табло с кнопочным управлением на пульте. |
|

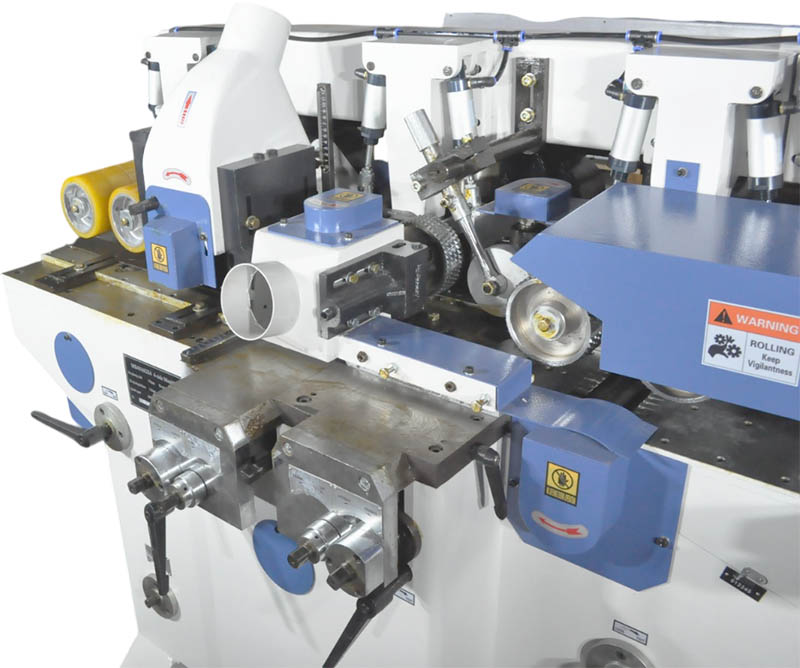

Подающий стол Столы с термообработкой и хромированием (0.3 мм) для повышения износоустойчивости. Настройка направляющей и подающего стола легко производится посредством рычагов быстрой настройки. |
| Настройка высоты съёма первого горизонтального шпинделя. |
|
Специальная конструкция первого шпинделя Установка на первый шпиндель пазовой фрезы и специальная линейка позволяют формировать на заготовки сразу две базовых поверхности, повышая точность и качество обработки. |
|
Система позиционирования боковых шпинделей Настройка всех шпинделей легко производятся с передней панели станка. |

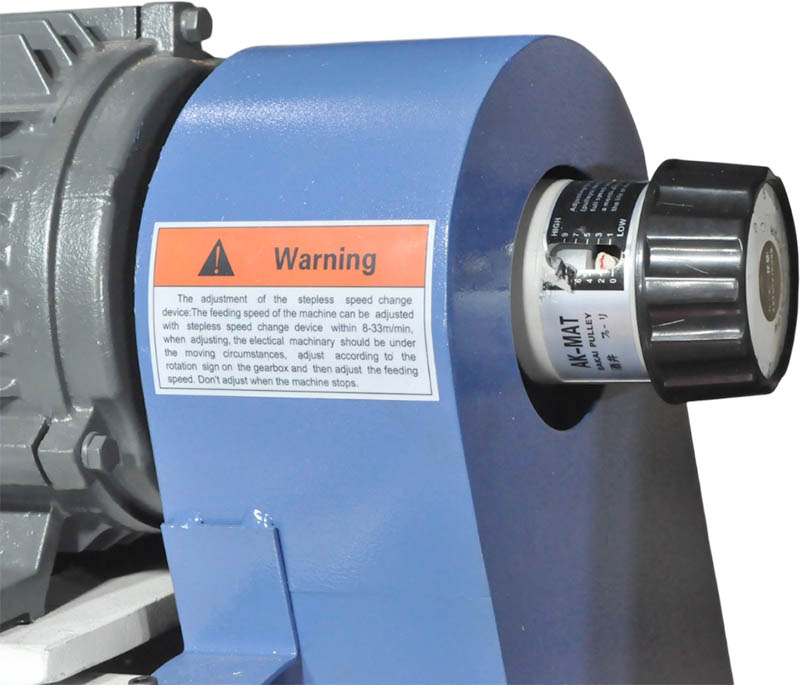

| Вариатор плавно регулирует подачу в диапазоне скоростей 5-20 м/мин. |
|
Система подачи заготовок Простая и эффективная система подачи заготовок между шпинделями. |
| Пневматическая система прижима заготовок к рабочему столу |
|

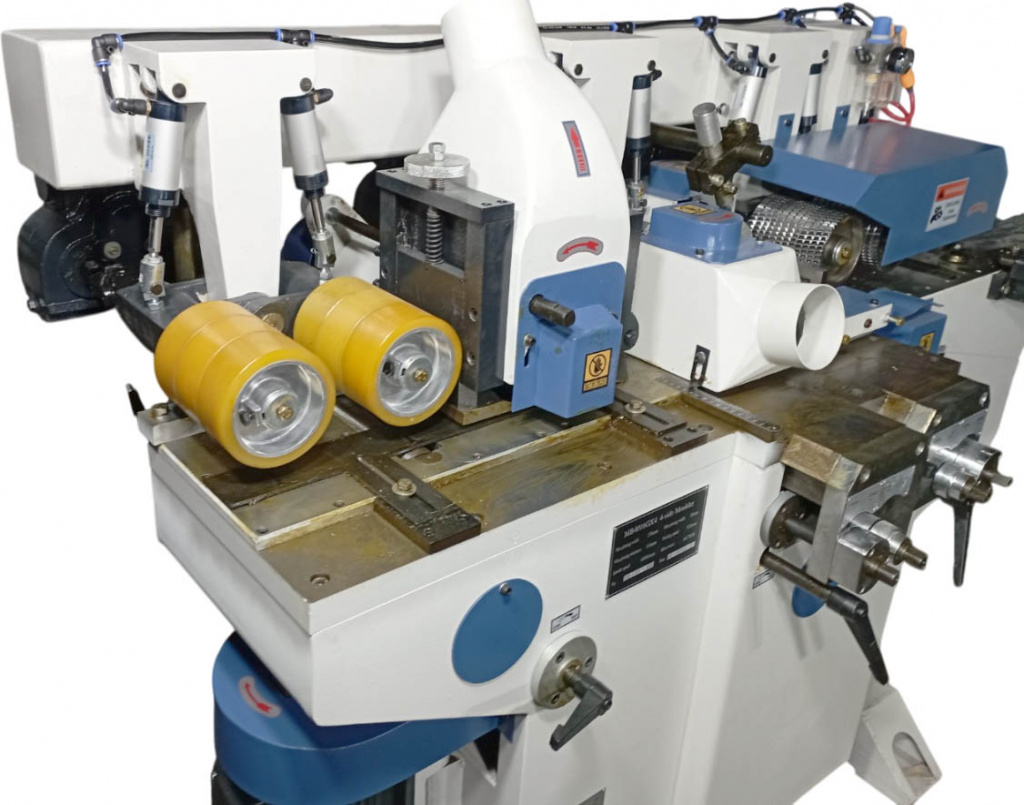

Деликатная и надежная система подачи детали на выходе из станка На выходе заготовку протаскивают три пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные, гладкие вальцы. |
|

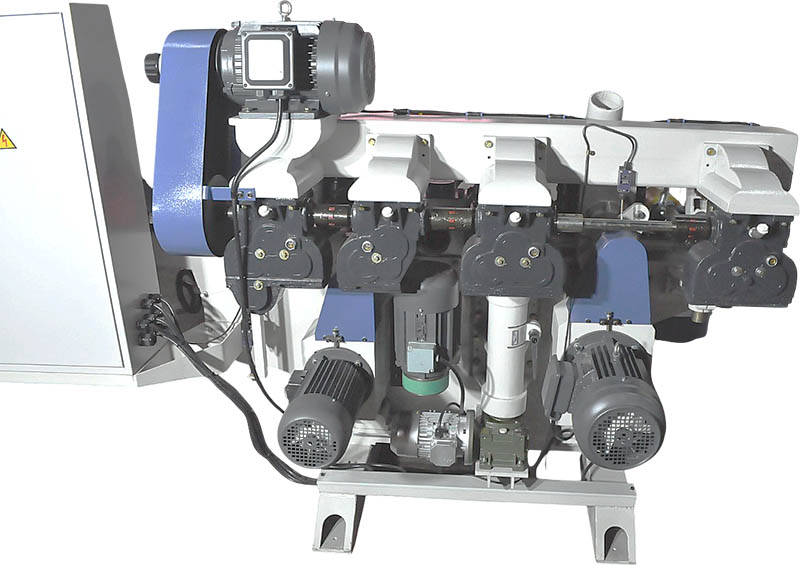

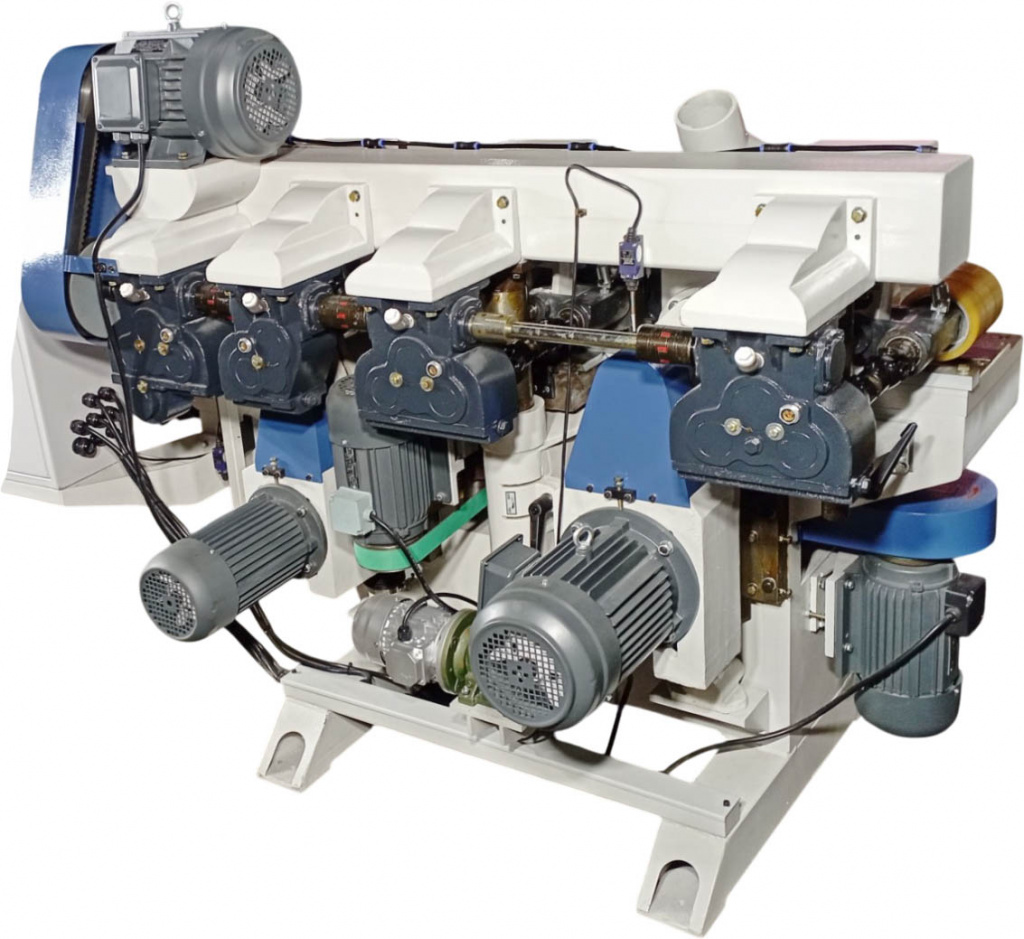

Редукторная система приводов спаренных роликов через карданные валы Обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок. |
|

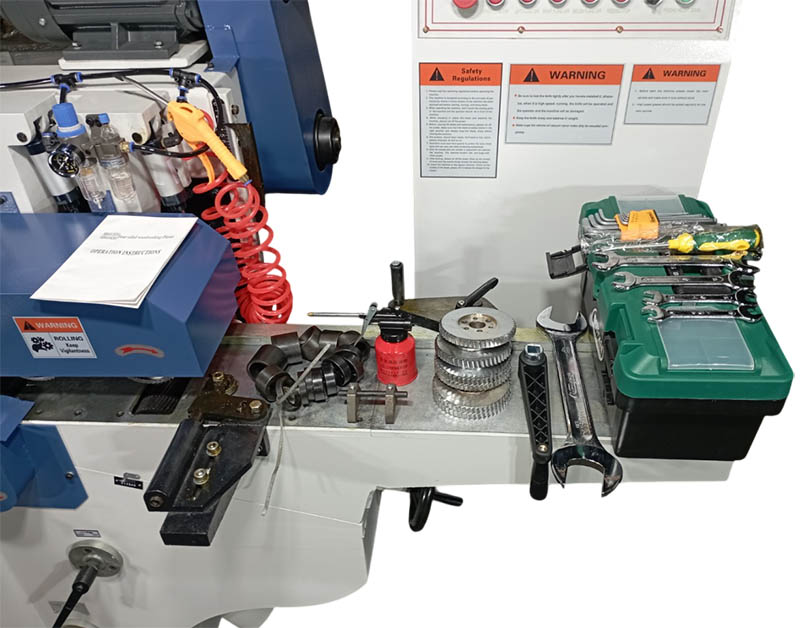

Комплектация к четырехстороннему станку 4016 GX4
|
