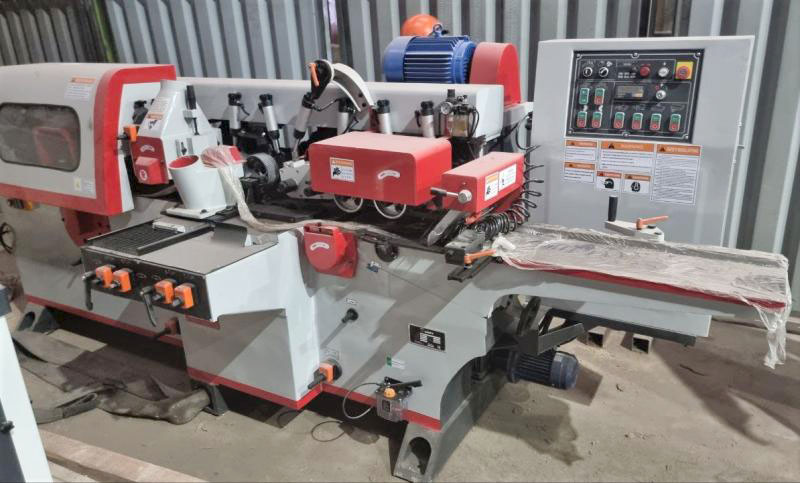

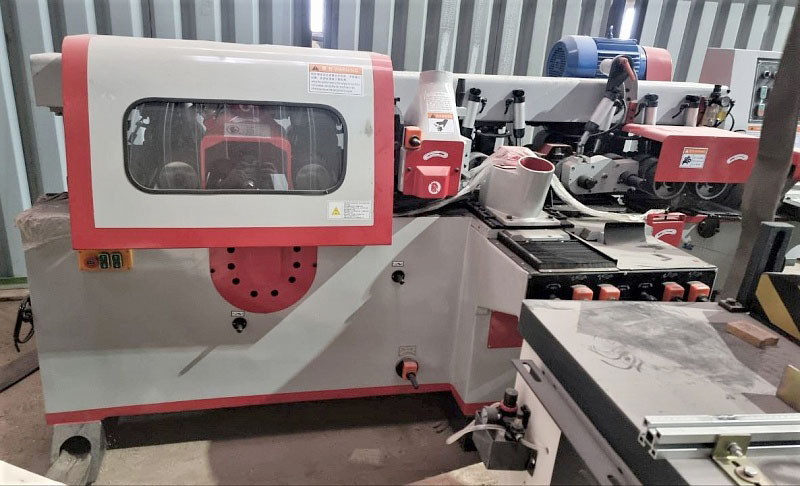

Четырехсторонний станок с пильным узлом VH-M621Z
Новый Китай 2025 г. 3 300 000 руб.
Шестишпиндельный четырехсторонний станок VH-M621Z с горизонтальным пильным узлом предназначен для сложнопрофильной обработки пиломатериалов.
VH-M621Z изготавливает погонажные изделия высокого качества.
Область применения: столярные цеха, производство погонажных изделий, мебельные производства
Характеристики четырехстороннего станка VH-M621Z
| Количество шпинделей, шт. | 6 |
| Длина обрабатываемой заготовки, мм | от 200 |
| Ширина обработки, мм | 25-210 |
| Высота обработки, мм | 8-140 |
| Скорость подачи, м/мин. | 6-36 |
| Частота вращения шпинделей, об/мин. | 6500 |
| Частота вращения пильных шпинделей, об/мин. | 4500 |
| Мощность моторов , кВт | |
| подачи | 5,5 |
| Первый нижний шпиндель | 5,5 |
| Правый шпиндель | 5,5 |
| Левый шпиндель | 5,5 |
| Первый верхний | 7,5 |
| Нижний пильный | 18,5 |
| Верхний пильный | 22,0 |
| Подъема траверсы | 0,75 |
| Суммарная мощность | 71,12 |
| Диаметр шпинделей, мм | 40 |
| Диаметр инструмента на 1-ом шпинделе, мм | 125 |
| Диаметр инструмента на вертикальных шпинделях, мм | 125-160 |
| Диаметр инструмента на горизонтальных шпинделях, мм | 125-160 |
| Диаметр пил, мм | 255 |
| Диаметр подающего ролика, мм | 140 |
| Диаметр вытяжного патрубка, мм | 140 |
| Габаритные размеры, мм | 48000х1900х1940 |
| Масса станка, кг | 4300 |
Особенности четырехстороннего станка VH-M621Z
|

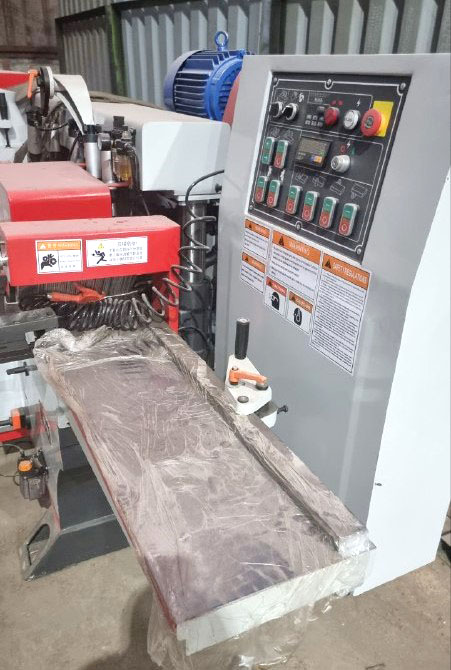

Наглядный интуитивно понятный пульт управления позволяет контролировать весь станок в целом, и отдельно каждый узел. |
|

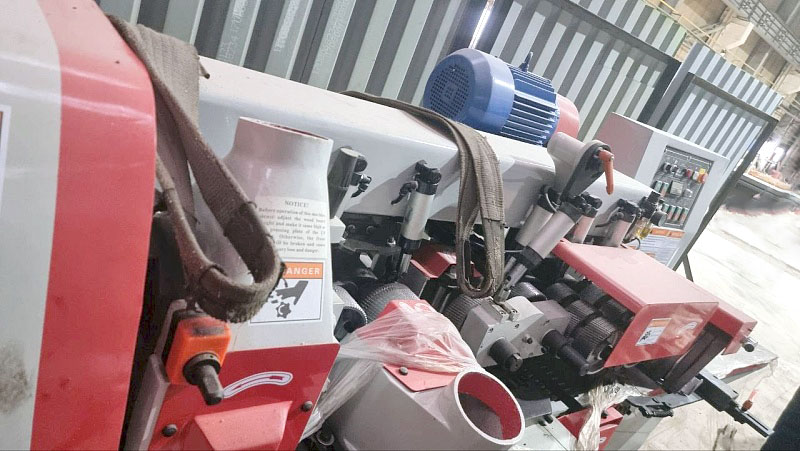

| Мощные приводные верхние и нижние вальцы обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы обеспечивают жесткое базирование заготовки. | |
|

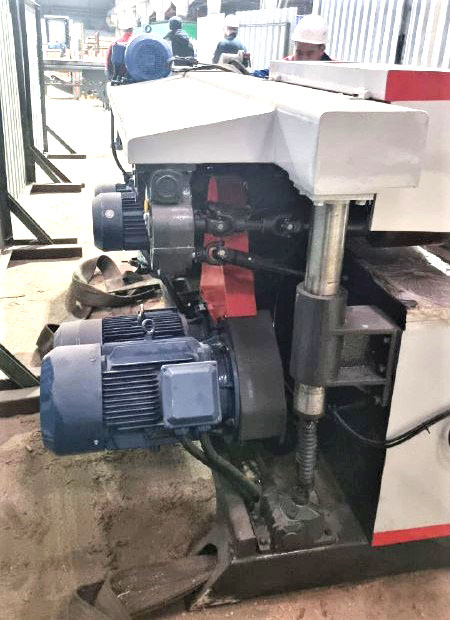

Плавную подачу в зону обработки обеспечивает вариатор Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок. |
|
| Высокоточные шпиндели, прошедшие прецизионную обработку, комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6500 об/мин. | |
| Устройство управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка. | |

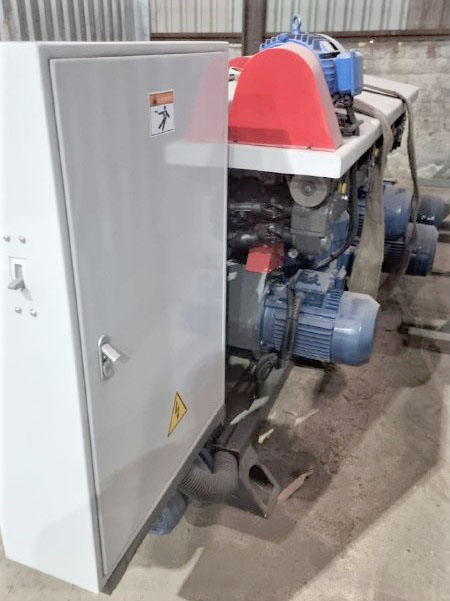

| Одним из важных составляющих надежности станка является его электрическая часть. Все комплектующие поставляют такие компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE. | |
| Пильные валы оснащаются пильными дисками в соответствии с существующими задачами. | |
| Инвертор для изменения скорости подачи. |
