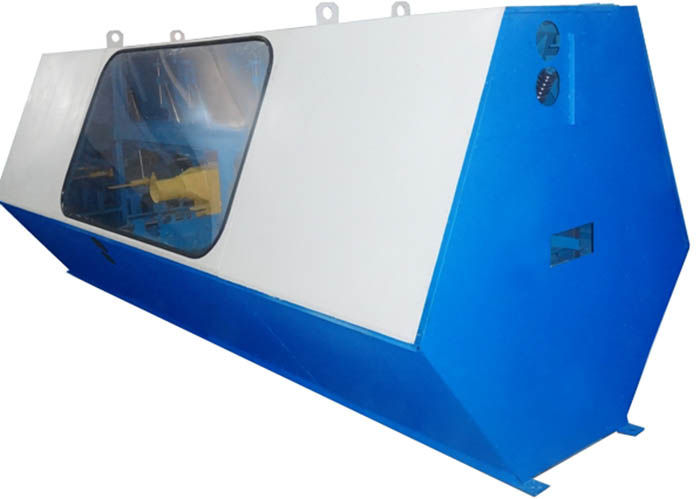

Четырехсторонний станок для погонажа Старт 5
Технические характеристики четырехстороннего станка Старт 5
| Параметр | Значение |
| Длина обрабатываемой заготовки минимально, мм | 00 |
| Ширина обрабатываемой заготовки, мм | 50-210 |
| Толщина обрабатываемой заготовки, мм | 10-100 |
| Наибольшая толщина снимаемого слоя, мм | 10 |
| Количество шпинделей, шт. | 5 |
| Общая мощность электродвигателей, кВт | 30,5 |
| Мощность приводов шпинделей, кВт | 3х5,5 |
| Мощность привода подачи заготовки, кВт | 3,0 |
| Напряжение, В. | 380 |
| Частота вращения боковых и нижнего шпинделей, об/мин | 4500 |
| Частота вращения верхних шпинделей, стандарт, об/мин | 4500 (6000 опция) |
| Скорость подачи, м/мин | 0 - 10 (30 опция) |
| Размеры инструмента (dнар. х dпос): | |
| На нижнем шпинделе, мм | 125-140х50 |
| На верхнем шпинделе, мм | 125-165х50 |
| На вертикальных шпинделях, мм | 125-160х50 |
| Ширина горизонтальных фрез до, мм | 210 |
| Длина вертикальных фрез до, мм | 100 |
| Диаметр патрубков аспирации, мм | 160 |
| Рабочая высота стола, мм | 850+-50 |
| Длина приемного стола (опция), мм | 4000 |
| Габариты (ДхШхВ), мм | 4000х1500х1550 |
| Масса, кг | 1500 |

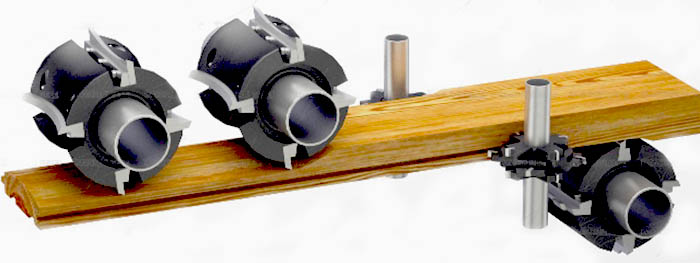

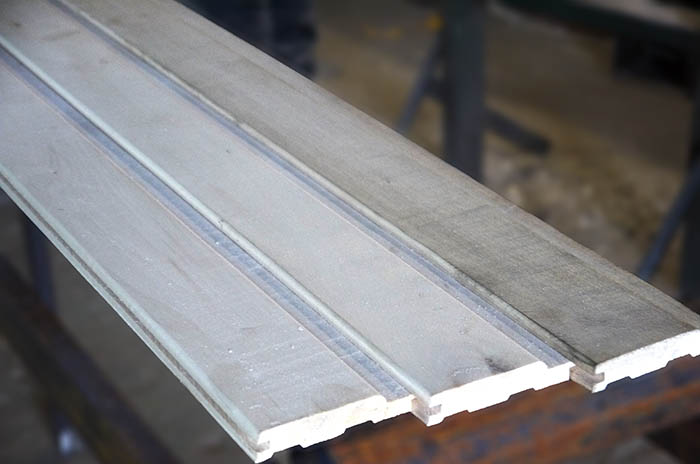

Четырехсторонний станок для погонажа Старт 5 производит:
Конструктивные решения четырехстороннего станка Старт 5
Положения шпинделей устанавливаются по специальным линейкам

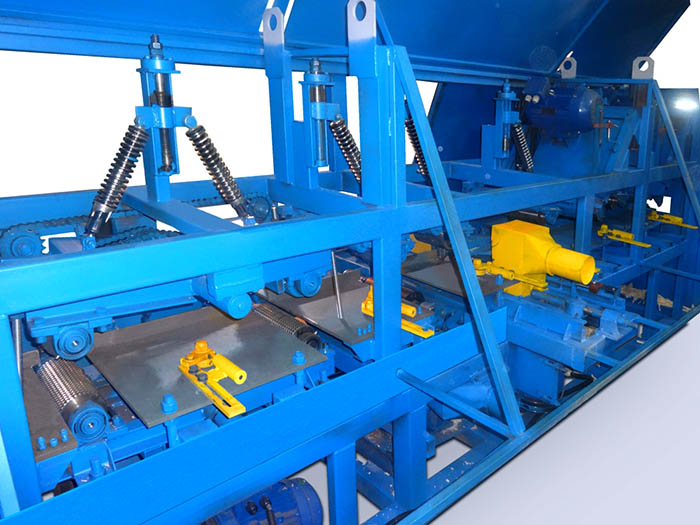

Подача четырехсторонний станок для погонажа Старт 5

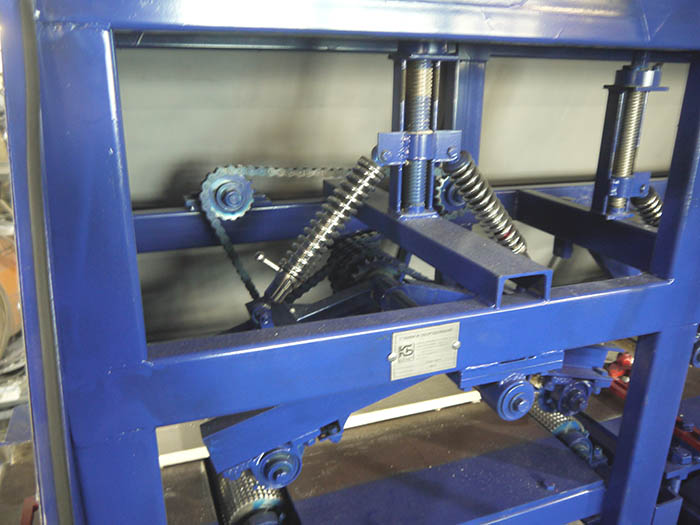

Усиленный редуктор приводит две пары верхних и нижних разнесенных друг от друга рябух.
Механизм подачи адаптирован к обработке низкосортных и влажных заготовок.
Для повышения качества готовой продукции после прохождения подающих рябух обработанная заготовка толкается следующей.
Это облегчает работу и обслуживание четырехстороннего станка и повышает качество производимой продукции
Станок строгальный четырехсторонний Старт 5 оснащен защитой от выброса заготовок.

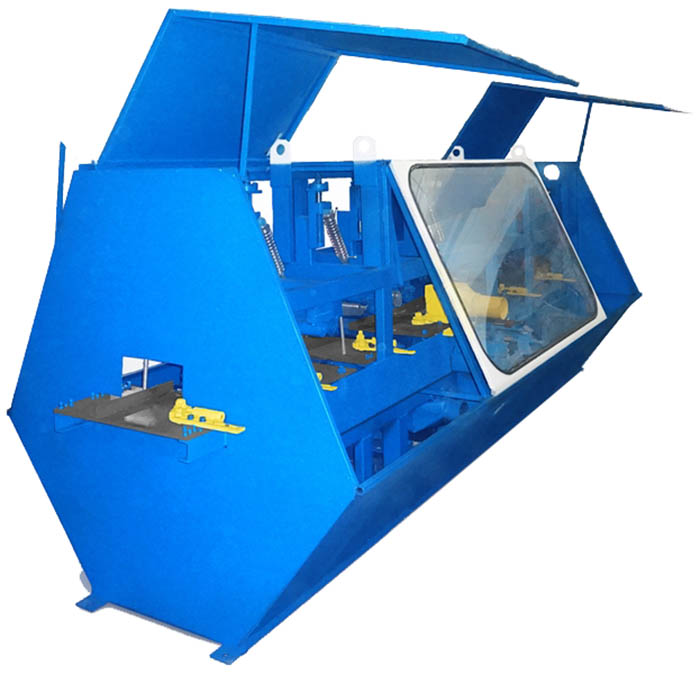

Станина четырехстороннего станка сконструирована с требуемой жесткостью и удобным доступом к узлам и механизмам.
Плиты поверхности стола изготовленs из износостойкой стали, что увеличивает срок лужбы, и отшлифованы для улучшения скольжения заготовок.

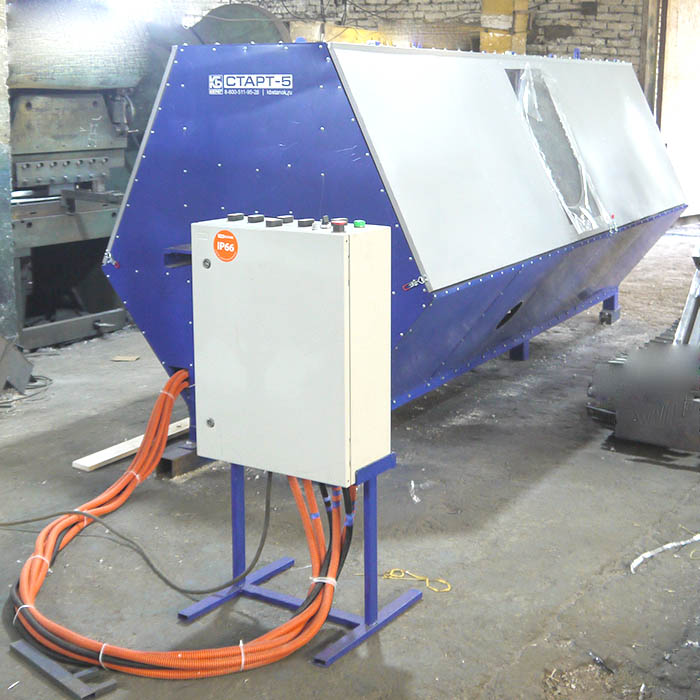

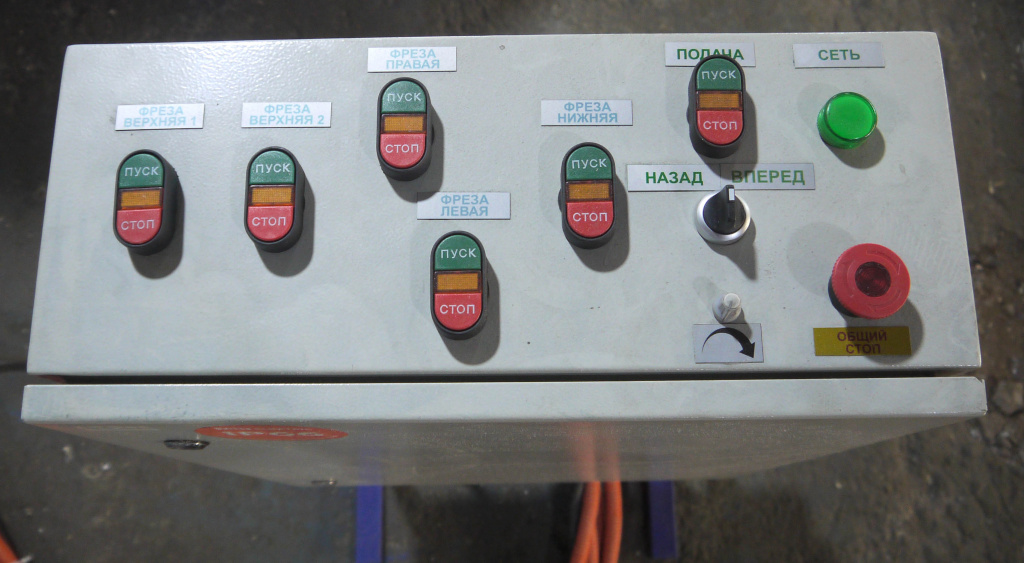

Вынесенный пульт управления станком
Видео четырехстороннего станка Старт 5

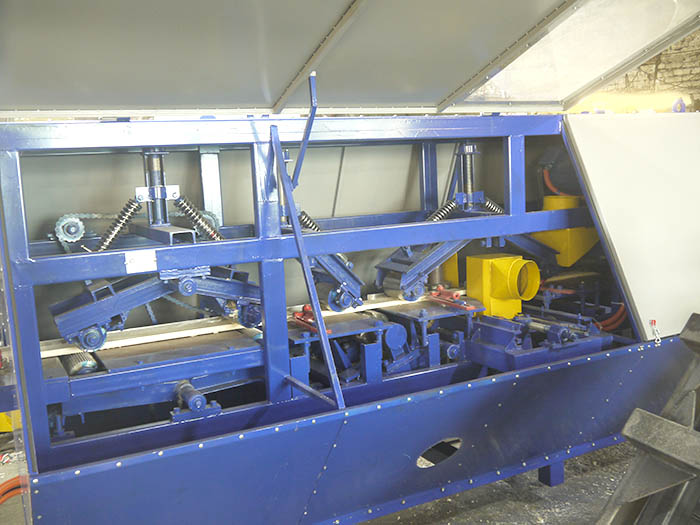

Фотографии четырехстороннего строгального станка Старт 5
Четырехсторонний строгальный станок Старт 5 базовая комплектация
- Станина станка с рабочим столом;

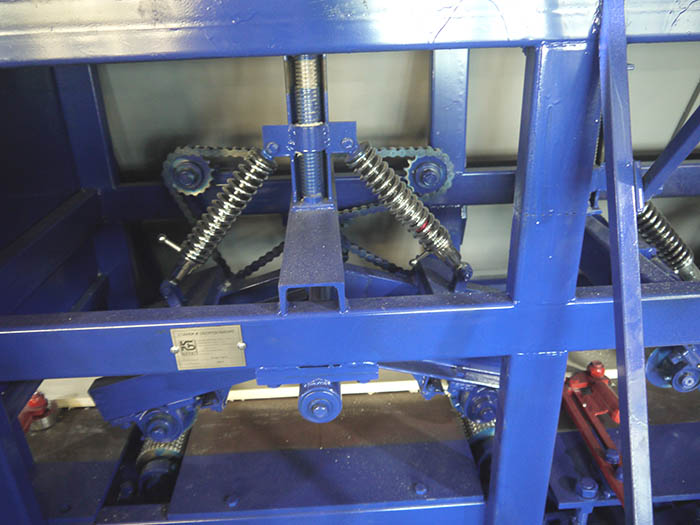

- Две пары подпружиненных приводных рябух, регулируемая скорость подачи;
- Прижимные вальцы и направляющие ролики;
- Пять обрабатывающих шпинделей мощностью по 5.5 кВт;
- Выносной пульт управления;
- Раструбы под аспирацию;
- Защитные панели, открывающаяся панель с прозрачным окном.
