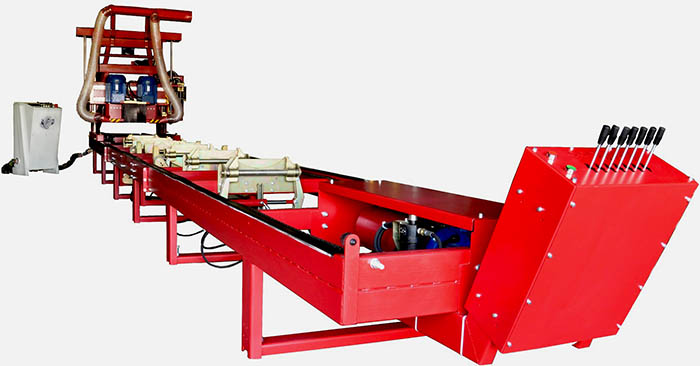

Горизонтальный бревнопильный станок БАРС ДГ2
Дисковая пилорама БАРС ДГ2
Двухдисковая пилорама БАРС ДГ2 горизонтальная
Дисковая пилорамы БАРС ДГ2 предназначена для распиловки круглого леса и производства качественного необрезного и обрезного пиломатериала.
Область применения двухдисковой пилорамы БАРС ДГ2
Пилорамы БАРС ДГ2 применяются на деревообрабатывающих предприятиях при производстве пиломатериалов экспортного качества, бруса, лафета, шпалы, обрезной, необрезной доски.
Двух дисковая пилорама БАРС ДГ 2 производит распиловку круглого леса на необрезную, обрезную доску, брус, лафет, шпалу.
Описание двухдисковой пилорамы БАРС ДГ2
Преимущества дисковой пилорамы БАРС ДГ2
|

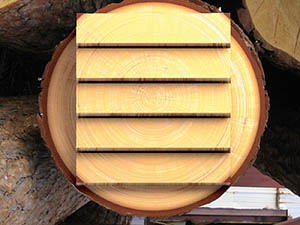

Эффективно раскраивает тонкомер и средние диаметры бревен до 51 см. Точная геометрия +0,5 мм, строганная поверхность. Производительность до 50 куб.м за смену (обрезная доска + лафет). Выход до 70%. |
|
Качественный распил любых пород древесины. Не требует сортировки бревен по диаметрам. |
|
Выравнивание, кантование, зажим, загрузка пиловочника с помощью гидравлических устройств. Автосброс пиломатериала в торец. Автосброс горбыля. |
|
Объединяет функции 2-3 станков. Экономит площади, трудозатраты, электроэнергию. Обслуживание одним оператором. Срок службы более десяти лет. |
|

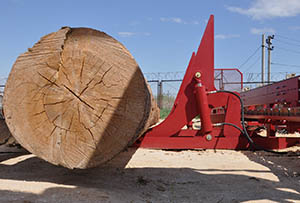

Подъем бревна на станину пилорамы гидрозагрузчиком. |
|
|

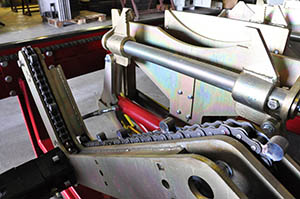

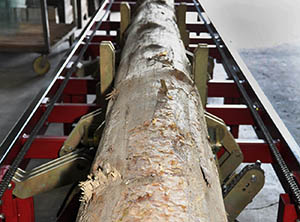

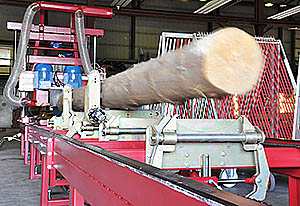

Бревно накатывается на упоры, которые выполняют функцию кантователей. 2 цепных L-образных гидравлических кантователя производят поворот бревна в щадящем режиме, не повреждая рабочей поверхности. Выравнивание, зажим бревна производится гидравлическими устройствами. |
|

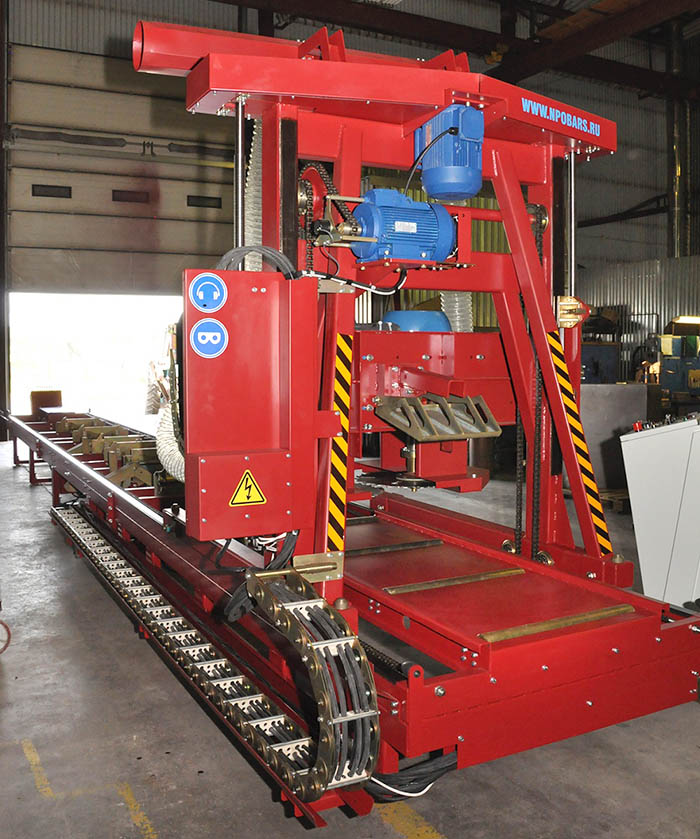

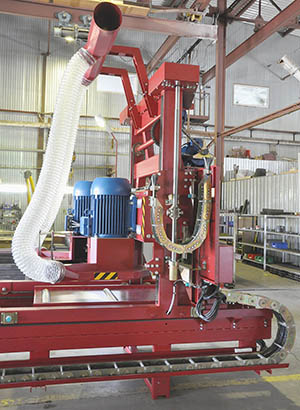

Портал с пильным узлом перемещается по направляющим станины пилорамы с помощью цепной подачи. |
|
Электродвигатели пильных дисков 22 кВт установлены на суппорте, который перемещается по вертикали посредством ходовых винтов по направляющим портала. Точность перемещения суппорта обеспечивается при помощи контроллера, который обрабатывает сигнал датчика угловых перемещений, связанного с ходовым винтом. |
|

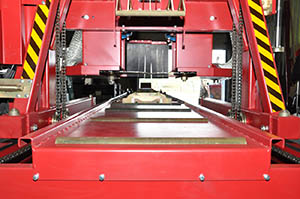

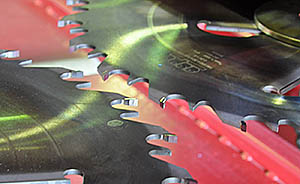

Распиловка двумя горизонтальными дисковыми пилами, работающими в одной плоскости. |
|

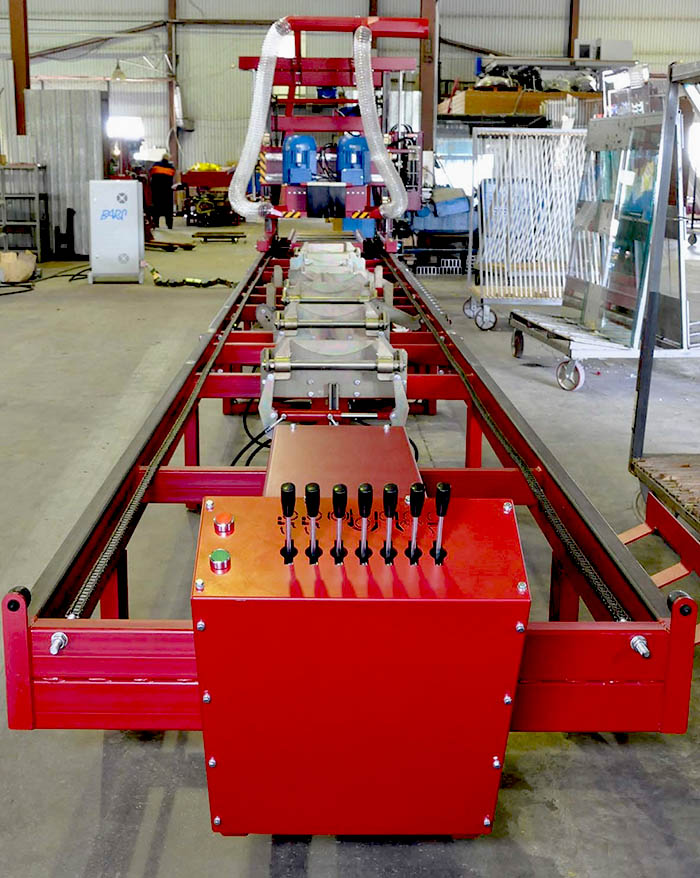

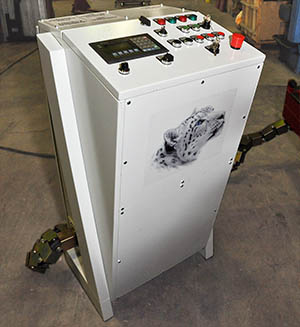

Управление станком осуществляется с выносного пульта оператором. |
|
пиломатериал сбрасывается при обратном движении портала. После распиловки автоматически снимается горбыль на приемный стол станка, оснащенный роликами. |
Технические характеристики дисковой пилорамы БАРС ДГ2
| Длина распиливаемого бревна, м | 2,0 - 6,5* |
| Диаметр пильных дисков, мм** | 550, 600 |
| Максимальный диаметр бревна с кантованием, мм | 480, 510*** |
| Максимальная ширина пропила, мм | 340, 360*** |
| Скорость резания, м/с | от 85 до 92 |
| Скорость подачи в распил, м/мин | 0 - 90 |
| Номинальная частота вращения пил, мин-1 | 2940 |
| Мощность двигателей, кВт | 2 х 22 |
| Общая установленная мощность, кВт | 55,4 |
| Потребляемая мощность, кВт/час/куб. | 7 |
* Возможно изменение длины по требованию заказчика.
** Станок комплектуется пильными дисками диаметром 550 мм.
Диски других диаметров - по дополнительному заказу.
*** В соответствии с диаметрами пильных дисков.
Переменные различающиеся в различных комплектациях
| Переменные данные | Станок БАРС ДГ2 | Станок БАРС ДГ2 с гидрозагрузчиком |
| Габариты станка (Д х Ш х В), м | 11,60 х 2,12 х 2,86 | 11,60 х 3,12 х 2,86 |
| Масса станка и ЗИП, кг | 3500 | 3900 |
